اگر هنگام خرید پروژکتور، چراغ سقفی یا سایر تجهیزات روشنایی با دو عبارت COB و SMD روبهرو شدهاید، احتمالاً این سؤال برایتان پیش آمده است که تفاوت COB و SMD چیست و کدامیک نور بیشتر، مصرف کمتر و طول عمر بالاتری دارد؟
پاسخ کوتاه این است: هیچکدام در تمام کاربردها بهتر نیستند.
در چراغهای سیاوبی، چند تراشه LED در یک سطح فشرده کنار یکدیگر قرار میگیرند و از دید اپتیکی تقریباً مانند یک منبع نور واحد عمل میکنند. در اسامدی، LEDهای بستهبندیشده بهصورت قطعات جداگانه روی برد نصب میشوند.
همین تفاوت ساختاری باعث میشود سیاوبی معمولاً برای ایجاد نور متراکم، کنترل دقیق پرتو و روشنایی متمرکز گزینه جذابی باشد، در حالی که آرایههای اسامدی در بسیاری از چراغها برای توزیع گسترده نور، طراحی منعطف و بازده بالا استفاده میشوند.
اما برخلاف برخی مطالب موجود در اینترنت، نمیتوان گفت هر پروژکتور سیاوبی الزاماً پرنورتر است یا هر پروژکتور اسامدی حتماً مصرف برق کمتری دارد. عملکرد واقعی به کیفیت تراشه، دمای کاری، هیتسینک، درایور، لنز و طراحی کل چراغ بستگی دارد.

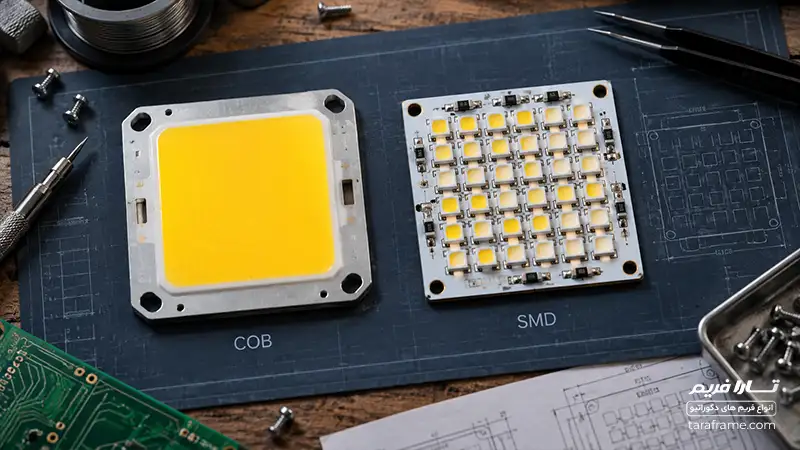

COB و SMD در واقع چه هستند؟
قبل از مقایسه این دو فناوری باید یک سوءتفاهم رایج را برطرف کنیم.
LED نام فناوری تولید نور توسط دیود نورافشان است. سیاوبی و اسامدی رقیب LED نیستند؛ بلکه دو روش متفاوت برای بستهبندی، اتصال و استفاده از تراشههای LED محسوب میشوند.
بنابراین اصطلاحهایی مانند «پروژکتور LED بهتر است یا COB؟» از نظر فنی چندان دقیق نیستند، زیرا پروژکتور COB نیز خودش نوعی پروژکتور LED است.
SMD چیست؟
عبارت زیر مخفف فناوری نصب سطحی است:
Surface-Mount Device
در این ساختار، LEDها ابتدا بهصورت قطعات کوچک و مستقل بستهبندی میشوند و سپس مستقیماً روی سطح برد مدار قرار میگیرند.
اگر داخل یک پروژکتور اسامدی را مشاهده کنید، معمولاً تعداد زیادی مربع کوچک سفید یا زردرنگ را میبینید که روی سطح برد پخش شدهاند.
این ساختار چند مزیت مهم دارد. طراح میتواند تعداد LEDها، فاصله آنها، نحوه اتصال و شکل برد را متناسب با چراغ تغییر دهد. همچنین گرما بهجای اینکه فقط در یک نقطه بسیار کوچک ایجاد شود، میتواند روی سطح بزرگتری توزیع شود.
نمونههای جدید LEDهای اسامدی میانتوان حتی میتوانند بازده نوری بسیار بالایی داشته باشند. برای مثال برخی خانوادههای تجاری ۳۰۳۰ شرکت Lumileds در شرایط آزمایش مشخص، بازدهی در حدود یا بیش از ۲۰۰ لومن بر وات ارائه میکنند. بنابراین این تصور که اسامدی فناوری ضعیف یا قدیمیتری است، صحیح نیست.
COB چیست؟
عبارت زیر به معنی «تراشه روی برد» است:
Chip on Board
در سیاوبی، چندین تراشه بسیار کوچک LED با تراکم بالا روی یک زیرلایه مشترک قرار میگیرند و معمولاً یک لایه فسفر روی مجموعه آنها قرار میگیرد.
در نتیجه بهجای مشاهده تعداد زیادی LED مجزا، یک سطح نورانی زرد یا سفید تقریباً یکپارچه دیده میشود.
مزیت مهم این معماری، تولید مقدار زیادی نور از سطح نوردهی نسبتاً کوچک است. این ویژگی به طراح اجازه میدهد نور را با رفلکتور یا لنز دقیقتر کنترل کند؛ به همین دلیل سیاوبی در چراغهای نقطهای، چراغهای فروشگاهی، برخی پروژکتورها، چراغهای صنعتی و تجهیزات با پرتو کنترلشده کاربرد زیادی دارد.
برای نمونه، سازندهای مانند Bridgelux در خانوادههای سیاوبی خود بر تراکم بالای شار نوری و امکان کنترل دقیقتر پرتو تأکید میکند.
| ویژگی | COB | SMD |
|---|---|---|
| ساختار | چند تراشه فشرده روی یک بستر | LEDهای بستهبندیشده مجزا روی برد |
| سطح تولید نور | کوچک و متراکم | گستردهتر و توزیعشده |
| کنترل نور متمرکز | معمولاً بسیار مناسب | وابسته به لنز و طراحی |
| پخش گسترده نور | امکانپذیر با اپتیک مناسب | معمولاً پیادهسازی آسانتر |
| تراکم نور | بالا | وابسته به تعداد و فاصله LEDها |
| دفع حرارت | نیازمند انتقال حرارت بسیار خوب از منبع متراکم | امکان توزیع گرما روی برد بزرگتر |
| بازده نوری | میتواند بسیار بالا باشد | میتواند بسیار بالا باشد |
| تعمیر | معمولاً تعویض ماژول | بسته به طراحی برد |
| کاربرد رایج | اسپات، فروشگاهی، پروژکتور متمرکز، صنعتی | پروژکتور عمومی، پنل، خطی، والپک و روشنایی وسیع |
این جدول یک راهنمای کلی است؛ کیفیت نهایی چراغ را نمیتوان فقط از روی عبارت سیاوبی یا اسامدی تعیین کرد.

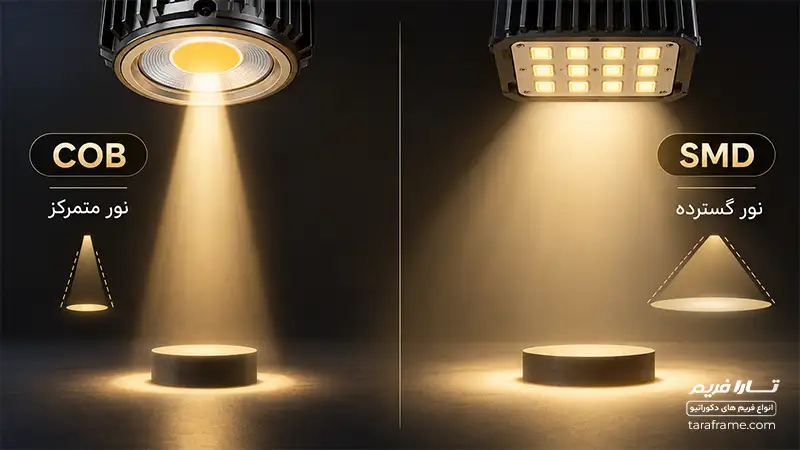

تفاوت نور COB و SMD چیست؟
مهمترین تفاوتی که کاربر در عمل احساس میکند، معمولاً شکل توزیع نور است.
در سیاوبی تعداد زیادی تراشه در ناحیه کوچکی قرار گرفتهاند؛ بنابراین منبع نور از دید سیستم اپتیکی متراکمتر است. وقتی این منبع با رفلکتور یا لنز مناسب ترکیب شود، ساخت پرتوهای باریکتر و ایجاد شدت نور بالا در مرکز پرتو آسانتر میشود.
این ویژگی برای مواردی مانند نورپردازی نما، روشن کردن سوژه، نورپردازی فروشگاهی یا تاباندن نور به محدوده مشخص اهمیت زیادی دارد.
وزارت انرژی آمریکا نیز در بررسی فناوری LED اشاره میکند که کوچک بودن منبع نور یکی از عواملی است که امکان کنترل اپتیکی بهتر را فراهم میکند. در کاربردهای جهتدار نیز LEDهای دارای درخشندگی و تراکم نوری بالا اهمیت ویژهای دارند.
در طراحی اسامدی، چندین منبع کوچک روی سطح بزرگتری پخش میشوند. چنین ساختاری برای ایجاد روشنایی عمومی و پوشش وسیع یک محیط بسیار مناسب است.
البته این یک قانون مطلق نیست.
با قرار دادن لنز روی هر LED اسامدی میتوان پرتو باریک ایجاد کرد و با استفاده از رفلکتور یا دیفیوزر مناسب روی سیاوبی نیز میتوان نور گستردهتری به دست آورد.
بنابراین زاویه تابش نهایی را باید از مشخصات خود چراغ بررسی کرد، نه اینکه فقط از روی نوع LED حدس زد.
آیا COB نور بیشتری از SMD دارد؟
نه لزوماً.
یکی از رایجترین اشتباهات بازار روشنایی این است که قدرت نور مستقیماً از نوع سیاوبی یا اسامدی نتیجهگیری شود.
برای مقایسه دو پروژکتور باید ابتدا مقدار شار نوری واقعی بر حسب لومن را بررسی کرد.
یک پروژکتور اسامدی ۱۰۰ وات با LEDهای باکیفیت، درایور مناسب و مدیریت حرارتی صحیح میتواند از یک پروژکتور سیاوبی ۱۰۰ وات ضعیف، نور بیشتری تولید کند.
عکس این حالت نیز امکانپذیر است.
حتی عدد وات نیز بهتنهایی معیار روشنایی نیست. وات نشاندهنده توان مصرفی است؛ در حالی که لومن مقدار نور خروجی را بیان میکند.
شاخص مهمتر برای مقایسه بازده دو چراغ، نسبت زیر است:
lm/W
هرچه مقدار لومن بر وات بالاتر باشد، چراغ از هر وات انرژی الکتریکی نور بیشتری تولید میکند.
COB کممصرفتر است یا SMD؟
باز هم پاسخ مطلق وجود ندارد.
امروزه نمونههای بسیار پربازده از هر دو معماری در بازار وجود دارند.
برای مثال خانوادههای مدرن اسامدی ۳۰۳۰ میتوانند بازده بسیار بالایی داشته باشند و در مقابل، محصولات سیاوبی جدید Bridgelux نیز بازده بالایی ارائه میکنند. مقایسه مستقیم اعداد دیتاشیتها بدون یکسان بودن دما، جریان، دمای رنگ و شاخص نمود رنگ کار درستی نیست، اما همین اطلاعات نشان میدهد که نام فناوری بهتنهایی تعیینکننده بازده نیست.
برای خرید واقعی باید بازده کل چراغ را بررسی کرد، نه فقط بازده تراشه LED.
درایور، لنز، رفلکتور، دیفیوزر و دمای کاری همگی میتوانند مقداری از بازده سیستم را کاهش دهند. وزارت انرژی آمریکا نیز بین بازده پکیج LED و بازده چراغ کامل تفاوت قائل میشود.

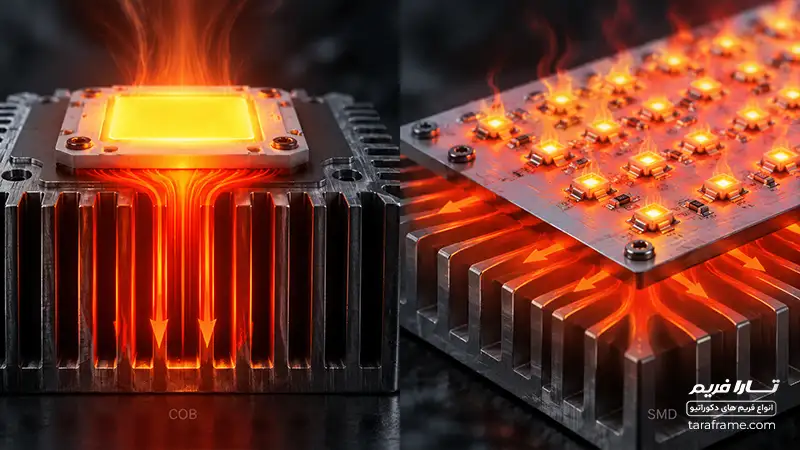

تفاوت COB و SMD از نظر تولید گرما
این بخش نیز معمولاً بیش از حد ساده توضیح داده میشود.
گاهی گفته میشود «سیاوبی خیلی داغ است» و «اسامدی گرما ندارد». هیچکدام از این دو گزاره از نظر علمی دقیق نیست.
هر LED بخشی از انرژی الکتریکی را به نور و بخشی را به گرما تبدیل میکند.
تفاوت اصلی در محل تولید و نحوه انتقال این گرما است.
در سیاوبی مقدار قابل توجهی توان در سطح نسبتاً کوچکی متمرکز میشود. بنابراین طراحی مسیر انتقال حرارت از ماژول به بدنه و هیتسینک اهمیت زیادی پیدا میکند.
در اسامدی، LEDها معمولاً روی سطح بزرگتری قرار دارند و امکان توزیع گرما روی برد بیشتر است؛ اما یک پروژکتور اسامدی پرتوان همچنان به طراحی حرارتی مناسب نیاز دارد.
بالا رفتن دمای اتصال LED میتواند باعث کاهش نور خروجی و تسریع افت عملکرد آن شود؛ به همین دلیل طراحی حرارتی یکی از عوامل اساسی در کیفیت و طول عمر چراغ LED محسوب میشود.
بنابراین هنگام خرید پروژکتور، وجود بدنه آلومینیومی مناسب، سطح هیتسینک کافی و انتقال حرارت اصولی بسیار مهمتر از این است که فروشنده فقط عبارت سیاوبی یا اسامدی را روی محصول نوشته باشد.
طراحی فریم پروژکتور LED نیز در انتقال حرارت و عملکرد صحیح هیتسینک نقش مهمی دارد.
طول عمر COB بیشتر است یا SMD؟
نمیتوان طول عمر چراغ را فقط براساس نوع LED تعیین کرد.
طول عمر واقعی یک چراغ LED به مجموعهای از عوامل وابسته است:
کیفیت LED، دمای اتصال، جریان کاری، کیفیت درایور، طراحی هیتسینک، رطوبت، شرایط محیط، کیفیت مونتاژ و حتی قطعات اپتیکی همگی نقش دارند.
استانداردهای صنعت روشنایی مانند آزمونهای مربوط به حفظ شار نوری LED میتوانند اطلاعات مفیدی درباره عملکرد منبع نور بدهند، اما حتی این آزمایشها نیز بهتنهایی عمر کل چراغ را تعیین نمیکنند؛ زیرا خرابی درایور یا سایر قطعات میتواند عمر محصول را محدود کند. انجمن مهندسی روشنایی نیز صراحتاً هشدار میدهد که عمر کامل چراغ را نباید تنها از دادههای LED نتیجه گرفت.
بنابراین عبارتهایی مانند «۵۰ هزار ساعت عمر» زمانی قابل اعتمادتر هستند که سازنده اطلاعات فنی و آزمونهای معتبر برای محصول داشته باشد.
پروژکتور COB بهتر است یا SMD؟
حالا به مهمترین سؤال خریداران میرسیم.
انتخاب باید براساس نوع نور موردنیاز انجام شود، نه براساس اینکه کدام فناوری جدیدتر به نظر میرسد.
برای روشنایی وسیع محوطه
اگر هدف روشن کردن بخش بزرگی از حیاط، محوطه ساختمان، پارکینگ، کارگاه یا فضای عمومی است، معمولاً طراحیهای اسامدی با آرایه گسترده LED گزینه بسیار مناسبی هستند.
در چنین کاربردی معمولاً توزیع یکنواخت نور اهمیت بیشتری از ایجاد یک نقطه بسیار روشن دارد.
برای نور متمرکز و پرتاب کنترلشده
اگر قصد دارید یک نما، تابلو، ستون، درخت، سازه یا محدوده مشخصی را برجسته کنید، یک پروژکتور سیاوبی با رفلکتور مناسب میتواند انتخاب بسیار خوبی باشد. تراکم بالای نور در یک سطح کوچک، دست طراح را برای کنترل پرتو بازتر میگذارد. یکی از نمونههای کاربرد نور متمرکز در نورپردازی نما، جت لایت LED است که طراحی اپتیک و زاویه پرتو در آن اهمیت زیادی دارد.
برای فاصله تابش زیاد
برای فاصلههای زیاد نباید فقط به عبارت سیاوبی اعتماد کنید.
در این کاربرد باید زاویه پرتو، شدت نور مرکز پرتو و طراحی اپتیکی محصول بررسی شود.
یک منبع کوچک و پرنور میتواند مزیت داشته باشد، اما یک پروژکتور اسامدی حرفهای مجهز به لنزهای اختصاصی نیز قادر است نور بسیار کنترلشدهای تولید کند.
برای روشنایی صنعتی
در کارخانه، سوله و محیط صنعتی، معیار انتخاب باید فراتر از نوع LED باشد.
مقدار لومن، بازده چراغ، ارتفاع نصب، زاویه تابش، دمای محیط، کیفیت درایور، حفاظت در برابر نوسان، درجه حفاظت بدنه و طراحی هیتسینک اهمیت بیشتری دارند.
اتفاقاً محصولات صنعتی حرفهای امروزی با معماریهای مختلف LED ساخته میشوند و انتخاب معماری تابع طراحی اپتیکی و حرارتی کل سیستم است.
اگر هدف شما روشنایی کارخانه، انبار یا فضای صنعتی است، معیارهای انتخاب در راهنمای خرید چراغ خیابانی و سولهای بهصورت کاملتر بررسی شدهاند.
برای چراغهای خانگی COB بهتر است یا SMD؟
برای روشنایی عمومی خانه، اسامدی بسیار رایج است.
پنلهای سقفی، چراغهای خطی و بسیاری از لامپهای عمومی با آرایههای اسامدی ساخته میشوند، زیرا امکان توزیع یکنواخت نور در سطح بزرگ را فراهم میکنند.
اما اگر هدف نورپردازی دکوراتیو، ایجاد نقطه تأکیدی روی دیوار، روشن کردن تابلو یا ساخت نور فروشگاهی و ویترینی باشد، سیاوبی انتخاب محبوبی است.
به همین دلیل بسیاری از چراغهای ریلی و اسپات حرفهای از منابع نوری متراکم استفاده میکنند.
COB برای پروژکتور بهتر است یا برای چراغ اسپات؟
یکی از نقاط قوت سیاوبی، نسبت بالای نور به سطح منبع است.
این ویژگی زمانی بیشترین ارزش را پیدا میکند که قرار باشد نور توسط لنز یا رفلکتور کنترل شود.
به همین علت سیاوبی در چراغهای اسپات، ریلی، فروشگاهی و برخی پروژکتورهای جهتدار بسیار منطقی است.
در مقابل، اگر هدف صرفاً پر کردن یک فضای وسیع با روشنایی یکنواخت باشد، آرایه اسامدی میتواند طراحی سادهتر و مؤثرتری ایجاد کند.
آیا COB باعث خیرگی بیشتری میشود؟
اگر یک منبع نور با درخشندگی بالا مستقیماً در میدان دید قرار گیرد، احتمال ایجاد خیرگی افزایش پیدا میکند.
سیاوبی میتواند مقدار زیادی نور را از سطح کوچکی منتشر کند؛ بنابراین طراحی نامناسب رفلکتور، زاویه نصب یا محل قرارگیری آن ممکن است خیرگی آزاردهنده ایجاد کند.
این موضوع به معنی بد بودن سیاوبی نیست. در یک چراغ حرفهای، اپتیک و زاویه نصب باید طوری طراحی شود که نور به محل موردنظر هدایت شود و مستقیماً وارد چشم کاربر نشود.
در اسامدی نیز در صورت استفاده از LEDهای بدون پوشش اپتیکی یا نصب نامناسب میتوان خیرگی قابل توجهی ایجاد کرد.
هنگام خرید پروژکتور فقط COB یا SMD را بررسی نکنید
اگر دو پروژکتور با توان اسمی یکسان مقابل شما قرار گرفتهاند، انتخاب براساس نوع چیپ بهتنهایی اشتباه است.
بهتر است به این مشخصات توجه کنید:
شار نوری واقعی: مقدار نور خروجی بر حسب لومن را بررسی کنید.
بازده نوری: هرچه نسبت لومن بر وات بالاتر باشد، چراغ از انرژی مصرفی استفاده مؤثرتری میکند.
زاویه تابش: زاویه باریک برای نور متمرکز و زاویه باز برای پوشش وسیعتر مناسب است.
کیفیت درایور: درایور ضعیف میتواند باعث فلیکر، کاهش طول عمر یا خرابی زودهنگام شود.
مدیریت حرارتی: بدنه و هیتسینک باید توان دفع گرمای تولیدشده را داشته باشند.
شاخص نمود رنگ: برای محیطهایی که تشخیص صحیح رنگ اهمیت دارد، مقدار این شاخص را بررسی کنید.
دمای رنگ: نور گرم، طبیعی یا سرد باید براساس کاربرد محیط انتخاب شود.
درجه حفاظت: برای پروژکتورهای فضای باز، مقاومت در برابر گردوغبار و آب اهمیت زیادی دارد.
حفاظت الکتریکی: در محصولات صنعتی و فضای باز، مقاومت در برابر نوسانات و ضربههای ولتاژی مسئله مهمی است.

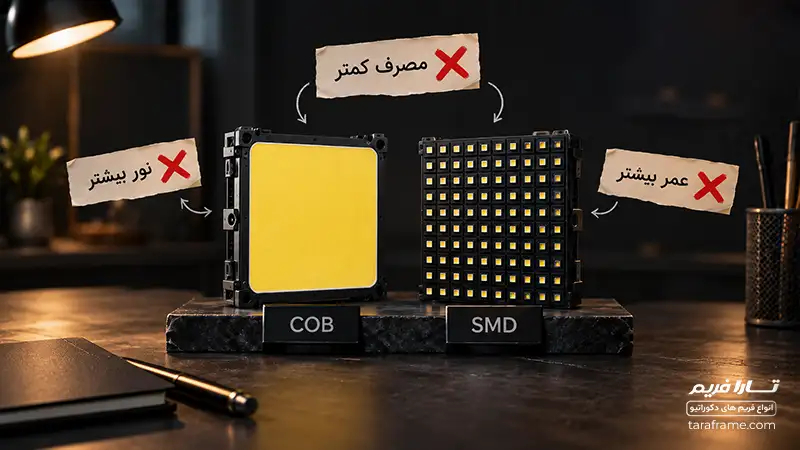

سه باور اشتباه درباره COB و SMD
«COB همیشه نور بیشتری دارد»
خیر. شار نوری به مشخصات LED و طراحی چراغ بستگی دارد. یک محصول اسامدی حرفهای میتواند از یک محصول سیاوبی ضعیف نور بیشتری تولید کند.
«SMD همیشه کممصرفتر است»
خیر. بازده نوری باید براساس لومن بر وات و در شرایط کاری واقعی مقایسه شود. هر دو معماری میتوانند بازده بسیار بالایی داشته باشند.
«COB جدیدتر است، پس بهتر است»
جدید یا قدیمی بودن معیار مناسبی برای انتخاب نیست. امروزه هر دو فناوری بهصورت همزمان در محصولات حرفهای استفاده میشوند و هرکدام برای گروه خاصی از طراحیها مزیت دارند.
در نهایت COB بهتر است یا SMD؟
اگر بخواهیم پاسخ را بسیار ساده کنیم:
برای نور عمومی، پوشش وسیع و بسیاری از پروژکتورهای محوطهای، اسامدی معمولاً انتخاب بسیار مناسبی است.
برای نور متمرکز، چراغهای اسپات، نورپردازی تأکیدی و طراحیهایی که به منبع نور کوچک با تراکم بالا نیاز دارند، سیاوبی مزیت قابل توجهی دارد.
اما در یک خرید حرفهای، نباید محصول را فقط براساس این دو عبارت انتخاب کرد.
یک پروژکتور خوب نتیجه هماهنگی میان LED، درایور، سیستم خنککننده، لنز یا رفلکتور و طراحی بدنه است. حتی بهترین تراشه LED اگر روی بدنهای با دفع حرارت ضعیف و درایور بیکیفیت نصب شود، نمیتواند عملکرد مطلوبی داشته باشد.
پس اگر بین دو محصول مردد هستید، بهجای پرسیدن «COB بهتر است یا SMD؟» سؤال دقیقتر این است:
کدام چراغ با کمترین مصرف، مقدار و الگوی نور موردنیاز من را در شرایط واقعی نصب تأمین میکند؟
این سؤال شما را بسیار سریعتر به انتخاب صحیح میرساند.
