اگر دو پروژکتور LED با توان یکسان را کنار یکدیگر قرار دهید، ممکن است روی جعبه هر دو عدد ۵۰ یا ۱۰۰ وات نوشته شده باشد، اما چند ماه استفاده در فضای باز کافی است تا تفاوت واقعی آنها مشخص شود.
یکی ممکن است همچنان بدون مشکل کار کند و دیگری با افت نور، افزایش دمای بدنه، تغییر رنگ پوشش یا نفوذ رطوبت مواجه شود.
بخش مهمی از این تفاوت به چیزی برمیگردد که معمولاً هنگام خرید کمتر درباره آن صحبت میشود: فریم پروژکتور LED.
فریم یا بدنه پروژکتور فقط محفظهای برای قرار دادن LED نیست. این قطعه باید گرمای تولیدشده را مدیریت کند، از اجزای داخلی محافظت کند، لنز یا شیشه را در موقعیت صحیح نگه دارد و در عین حال اجازه دهد چراغ برای سالها در فضای بیرونی دوام بیاورد.
برای تولیدکننده، انتخاب فریم اشتباه میتواند به معنای ساخت محصولی باشد که روی کاغذ قدرتمند است اما در استفاده واقعی عمر مناسبی ندارد. برای خریدار عمده نیز یک فریم نامناسب میتواند باعث افزایش مرجوعی، نارضایتی مشتری و از بین رفتن سودی شود که در ابتدا از خرید ارزانتر به دست آمده بود.
فریم پروژکتور LED دقیقاً چیست؟
در بازار روشنایی، اصطلاح «فریم پروژکتور» گاهی برای کل بدنه خام پروژکتور و گاهی برای قسمت خارجی و قاب اصلی آن استفاده میشود.
در یک مجموعه معمولی، فریم میتواند محل قرارگیری اجزایی مانند:
- ماژول LED
- برد یا PCB
- لنز
- رفلکتور
- شیشه محافظ
- واشر آببندی
- درایور
- کابل و گلند
- پایه تنظیم زاویه
باشد.
به همین دلیل بهتر است هنگام خرید عمده فقط عبارت «فریم پروژکتور» مبنای انتخاب نباشد. ابعاد داخلی، ساختار حرارتی، نوع شیشه و فضای درایور باید دقیقاً بررسی شوند.
چرا بدنه پروژکتور در کیفیت نهایی چراغ اینقدر تأثیر دارد؟
LED با وجود مصرف انرژی پایین، هنگام کار گرما تولید میکند.
این گرما باید از چیپ خارج شود و به بدنه منتقل شود. اگر مسیر انتقال حرارت مناسب نباشد، دمای LED افزایش پیدا میکند.
افزایش دما میتواند روی چند موضوع اثر بگذارد:
کاهش طول عمر چیپ، افت تدریجی نور، تغییر رنگ نور و افزایش فشار حرارتی روی سایر اجزای الکترونیکی.
در نتیجه ممکن است دو پروژکتور از LED مشابهی استفاده کنند اما به دلیل طراحی متفاوت فریم، عمر کاملاً متفاوتی داشته باشند.
همین موضوع نشان میدهد چرا انتخاب فریم پروژکتور LED را نباید صرفاً بر اساس ظاهر انجام داد.
اولین چیزی که در یک فریم حرفهای باید نگاه کنیم: مسیر دفع حرارت
پشت بسیاری از پروژکتورهای LED مجموعهای از پرهها یا شیارها دیده میشود.
این بخش صرفاً برای زیبایی نیست.
هدف از طراحی این پرهها افزایش سطح تماس بدنه با هوا و کمک به دفع حرارت است.
اما تعداد زیاد پره بهتنهایی به معنی طراحی حرارتی بهتر نیست.
ضخامت، فاصله میان پرهها، مسیر گردش هوا و ارتباط بخش داخلی LED با بدنه همگی اهمیت دارند.
یک فریم با طراحی حرارتی مناسب باید بتواند گرمای تولیدشده را سریعتر از اطراف LED دور کند.
برای تولیدکننده، تست دمای واقعی نمونه پس از مونتاژ بسیار ارزشمندتر از قضاوت کردن براساس شکل ظاهری هیتسینک است.
فریم آلومینیومی؛ انتخاب رایج ولی نه همیشه یکسان
بخش بزرگی از فریمهای پروژکتور LED از آلومینیوم ساخته میشوند.
دلایل این انتخاب روشن است:
وزن مناسب، قابلیت شکلدهی، مقاومت قابل قبول و انتقال حرارت خوب.
اما عبارت «بدنه آلومینیومی» اطلاعات کاملی درباره کیفیت محصول نمیدهد.
نوع آلیاژ، شیوه تولید، ضخامت و طراحی بدنه میتواند بین دو محصول تفاوت زیادی ایجاد کند.
فریم بسیار سبک ممکن است جذاب باشد، اما اگر کاهش وزن با کم کردن بیش از حد ضخامت انجام شده باشد، استحکام و توانایی مدیریت حرارت نیز ممکن است کاهش پیدا کند.
در مقابل، وزن زیاد هم بهتنهایی نشانه کیفیت نیست.
آنچه اهمیت دارد طراحی مهندسیشده است.
دایکاست یا اکسترود؛ کدام برای پروژکتور مناسبتر است؟
در ساخت بدنه تجهیزات روشنایی روشهای مختلفی وجود دارد.
در بسیاری از پروژکتورها از آلومینیوم دایکاست استفاده میشود. این روش امکان تولید فرمهای پیچیده و یکپارچه را فراهم میکند و برای تولید تیراژ بالا مناسب است.
در بعضی طراحیهای دیگر میتوان از قطعات اکسترودشده یا ترکیب چند روش ساخت استفاده کرد.
هیچ روش واحدی برای تمام پروژکتورها بهترین نیست.
نوع طراحی، توان چراغ، هزینه تولید و تیراژ مشخص میکنند کدام ساختار منطقیتر است.
برای خریدار عمده، نتیجه نهایی مهمتر از نام روش تولید است: بدنه باید دقیق، مقاوم و از نظر حرارتی مناسب باشد.
چرا فضای داخلی فریم اهمیت دارد؟
گاهی یک فریم از بیرون بسیار حرفهای به نظر میرسد اما پس از باز کردن آن مشخص میشود فضای کافی برای قطعات وجود ندارد.
درایور ممکن است بیش از حد به منبع گرما نزدیک باشد.
کابلها فشرده شوند.
محل نصب PCB محدود باشد.
یا دسترسی برای پیچ کردن قطعات دشوار باشد.
در خط تولید، همین جزئیات میتوانند سرعت مونتاژ را بهشدت کاهش دهند.
فریم خوب باید فقط از بیرون زیبا نباشد؛ داخل آن هم باید برای مونتاژ طراحی شده باشد.
اگر درایور داخل فریم قرار میگیرد، گرما جدیتر میشود
در بعضی پروژکتورها درایور داخل همان محفظه اصلی چراغ قرار میگیرد.
در چنین طراحیای LED تنها منبع حرارت نیست.
خود درایور نیز گرما تولید میکند.
اگر فضای داخل بدنه کوچک و بدون مدیریت حرارتی مناسب باشد، دمای کاری قطعات افزایش پیدا میکند.
در نتیجه هنگام انتخاب فریم برای تولید، باید مشخص باشد چه درایوری قرار است داخل آن نصب شود و فضای مناسب برای آن وجود دارد یا خیر.
این موضوع مخصوصاً در توانهای بالاتر اهمیت بیشتری پیدا میکند.
قاب جلویی پروژکتور فقط برای نگه داشتن شیشه نیست
در قسمت جلوی چراغ معمولاً یک قاب شیشه را روی بدنه نگه میدارد.
این قسمت باید فشار مناسبی روی واشر ایجاد کند تا آببندی مجموعه حفظ شود.
اگر قاب تاب داشته باشد یا پیچها یکنواخت بسته نشوند، ممکن است فشار روی واشر در تمام محیط یکسان نباشد.
نتیجه میتواند ایجاد نقطه ضعف در آببندی باشد.
در یک پروژکتور فضای باز، این موضوع بسیار مهم است؛ چون چراغ با بارندگی، شستوشو و گردوغبار مواجه خواهد شد.
IP65، IP66 و IP67؛ آیا فقط به فریم مربوطاند؟
خیر.
درجه حفاظت مربوط به مجموعه کامل چراغ است.
فریم فقط یکی از اجزای این سیستم محسوب میشود.
برای رسیدن به آببندی مناسب باید طراحی شیشه، واشر، پیچها، گلند کابل و محل اتصال قطعات نیز صحیح باشد.
بنابراین خرید یک فریم ظاهراً مقاوم به معنی این نیست که محصول نهایی خودبهخود دارای درجه حفاظت مشخص خواهد بود.
چراغ کامل باید مطابق مشخصات مورد نظر طراحی و در صورت نیاز آزمایش شود.
گلند کابل؛ قطعه کوچکی که نباید فراموش شود
در بسیاری از پروژکتورها کابل برق از قسمت پشت یا پایین بدنه خارج میشود.
این نقطه یکی از حساسترین قسمتهای چراغ در برابر نفوذ رطوبت است.
فریم باید فضای مناسبی برای نصب گلند استاندارد داشته باشد.
رزوه باید دقیق باشد و گلند نیز با قطر کابل هماهنگی داشته باشد.
استفاده از گلند نامتناسب میتواند تمام تلاش انجامشده برای آببندی سایر قسمتهای بدنه را بیاثر کند.
پایه پروژکتور چقدر مهم است؟
یکی از بخشهایی که خریدار معمولاً تا زمان نصب به آن توجه نمیکند، پایه است.
پایه باید وزن چراغ را تحمل کند و امکان تنظیم زاویه را فراهم کند.
در پروژههای فضای باز، باد و لرزش نیز میتواند روی چراغ نیرو وارد کند.
اگر پایه بیش از حد نازک باشد یا سوراخهای اتصال طراحی مناسبی نداشته باشند، ممکن است چراغ بعد از مدتی زاویه خود را از دست بدهد.
برای پروژکتورهای پرقدرت و سنگین، این موضوع مهمتر میشود.
تنظیم زاویه باید ساده باشد
یک پروژکتور معمولاً پس از نصب نیاز به تنظیم دقیق زاویه دارد.
پایه مناسب باید اجازه دهد مجری بدون باز کردن کامل چراغ بتواند جهت تابش را تغییر دهد.
پس از تنظیم نیز پیچها باید بتوانند چراغ را در همان زاویه ثابت نگه دارند.
اگر مکانیزم تنظیم ضعیف باشد، وزن چراغ ممکن است به مرور زاویه آن را تغییر دهد.
در یک پروژه با دهها پروژکتور، همین ایراد کوچک میتواند باعث نامنظم شدن نورپردازی شود.
فریم مشکی چرا در بازار پروژکتور محبوب است؟
مشکی یکی از رایجترین رنگهای بدنه پروژکتور است.
دلیل آن فقط سلیقه نیست.
چراغ معمولاً قرار نیست خودش عنصر اصلی نما باشد. رنگ تیره باعث میشود بدنه در شب کمتر دیده شود و تمرکز روی نور باقی بماند.
همچنین بدنه مشکی با بسیاری از فضاهای صنعتی، تجاری و معماری هماهنگی خوبی دارد.
اما کیفیت پوشش اهمیت زیادی دارد.
رنگی که در ابتدا مشکی و یکنواخت است ممکن است در برابر آفتاب یا شرایط محیطی بهمرور تغییر کند.
پوشش پودری چه نقشی دارد؟
یکی از روشهای متداول پوشش بدنه آلومینیومی، رنگ پودری است.
پوشش مناسب میتواند علاوه بر ظاهر، مقاومت سطح را نیز افزایش دهد.
اما کیفیت آمادهسازی سطح قبل از رنگ اهمیت زیادی دارد.
اگر چربی، آلودگی یا آمادهسازی نامناسب وجود داشته باشد، پوشش ممکن است در طول زمان پوسته شود یا چسبندگی مطلوبی نداشته باشد.
خریدار عمده بهتر است نمونه واقعی را از نزدیک بررسی کند و فقط به عکس کاتالوگ اعتماد نکند.
چرا گوشهها و لبههای فریم مهماند؟
در محصولات ارزانتر گاهی میتوان مشکلات کوچک ساخت را در گوشهها پیدا کرد.
پلیسه، لبههای تیز، رنگ نامنظم یا جای قالب میتواند نشانه کنترل کیفی ضعیفتر باشد.
این موارد شاید روی عملکرد فوری چراغ اثر نگذارند، اما ظاهر محصول نهایی را پایین میآورند.
برای تولیدکنندهای که محصول خود را با برند خودش وارد بازار میکند، کیفیت ظاهری بدنه بخشی از اعتبار برند محسوب میشود.
ضخامت شیشه باید از ابتدا مشخص باشد
قاب جلویی فریم براساس ضخامت مشخصی از شیشه طراحی میشود.
اگر تولیدکننده بعداً تصمیم بگیرد از شیشه ضخیمتر یا متفاوتی استفاده کند، ممکن است واشر و قاب دیگر بهدرستی روی آن قرار نگیرند.
به همین دلیل بهتر است قبل از خرید تیراژ بالا، شیشه نهایی محصول انتخاب شده باشد.
نوع لنز داخلی نیز باید در همین مرحله مشخص شود.
پروژکتور لنزدار یا بدون لنز؛ فریم چه تفاوتی میکند؟
همه پروژکتورها ساختار نوری یکسانی ندارند.
برخی از LEDهای SMD در سطح وسیع استفاده میکنند و بعضی دیگر از COB و لنز یا رفلکتور بهره میبرند.
نوع اپتیک میتواند عمق بیشتری داخل فریم نیاز داشته باشد.
اگر لنز بزرگ باشد، فاصله آن تا شیشه نیز باید کنترل شود.
بنابراین قبل از سفارش فریم پروژکتور LED باید مشخص باشد قرار است چه سیستم اپتیکی داخل آن نصب شود.
آیا میتوان یک فریم را برای چند توان استفاده کرد؟
در بسیاری از خطوط تولید این کار انجام میشود.
یک خانواده فریم ممکن است امکان تولید چند مدل پروژکتور را فراهم کند.
مثلاً تفاوت محصولات فقط در PCB، درایور یا توان LED باشد.
این رویکرد میتواند مدیریت موجودی را بسیار سادهتر کند.
اما محدودیت حرارتی بدنه باید رعایت شود.
نباید صرفاً به دلیل جا شدن PCB، یک فریم کوچک را برای توان بسیار بالاتر استفاده کرد.
چرا تولیدکننده باید فریم را زیر بار واقعی آزمایش کند؟
فریم خالی تقریباً هیچ اطلاعاتی درباره عملکرد حرارتی واقعی نمیدهد.
برای ارزیابی درست باید:
LED نهایی، PCB، خمیر یا پد حرارتی، درایور و شیشه روی نمونه مونتاژ شوند.
سپس چراغ برای مدت کافی روشن بماند و دمای بخشهای مختلف بررسی شود.
این آزمایش میتواند نشان دهد آیا طراحی بدنه برای توان مورد نظر مناسب است یا خیر.
پروژکتور خیابانی با پروژکتور محوطه یکسان نیست
واژه پروژکتور طیف بزرگی از محصولات را شامل میشود.
چراغ کوچکی که برای حیاط استفاده میشود با یک پروژکتور قدرتمند صنعتی شرایط یکسانی ندارد.
تفاوت در:
- توان
- ابعاد
- وزن
- سیستم دفع حرارت
- زاویه نور
- پایه
- درایور
- درجه حفاظت
باعث میشود فریم مناسب نیز متفاوت باشد.
بنابراین خریدار عمده باید قبل از سفارش مشخص کند بازار هدف او کدام بخش است.

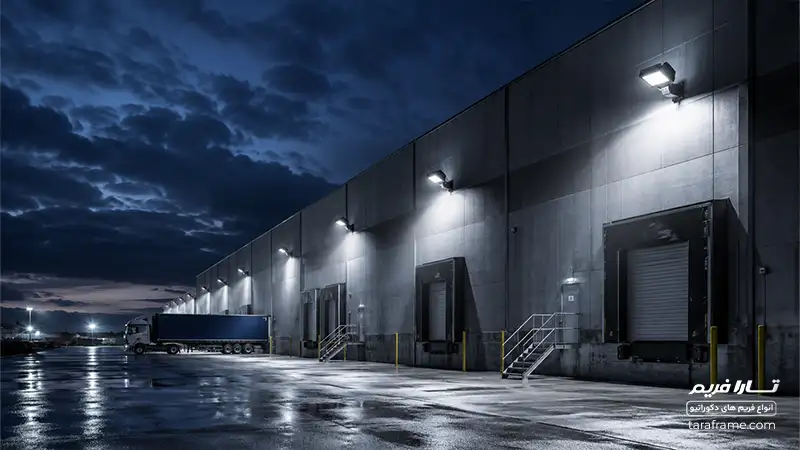

فریم پروژکتور برای چه کاربردهایی استفاده میشود؟
پروژکتورها از پرکاربردترین تجهیزات نورپردازی هستند.
به همین دلیل بازار فریم آنها نیز گسترده است.
از جمله کاربردهای رایج:
- نمای ساختمان
- پارکینگ
- محوطه کارخانه
- انبار
- سوله
- زمین ورزشی
- حیاط و باغ
- تابلوهای تبلیغاتی
- فضای تجاری
- محوطه مجتمع مسکونی
- کارگاهها
- پروژههای صنعتی
هرکدام از این کاربردها ممکن است به ساختار متفاوتی نیاز داشته باشند.
فریم برای تولیدکننده یک قطعه استراتژیک است
اگر PCB خراب شود، میتوان آن را تغییر داد.
اگر درایور عوض شود، معمولاً تغییر طراحی بزرگی لازم نیست.
اما تغییر فریم میتواند بسیاری از قطعات محصول را تحت تأثیر قرار دهد.
ممکن است شیشه، واشر، PCB، پایه و حتی کارتن محصول مجبور به تغییر شوند.
به همین دلیل انتخاب فریم برای یک خط تولید، تصمیم کوتاهمدت نیست.
اگر قرار است محصول چند سال در بازار باقی بماند، تأمین مداوم همان بدنه اهمیت بسیار زیادی دارد.
چرا تأمین مجدد برای خریدار عمده مهمتر از قیمت لحظهای است؟
فرض کنید یک تولیدکننده هزار عدد فریم با قیمت بسیار خوبی تهیه کند.
محصول را وارد بازار میکند و فروش موفقی هم دارد.
سه ماه بعد برای تولید سری بعدی، همان فریم دیگر موجود نیست.
در این شرایط تمام قطعات جانبی باید با مدل جدید تطبیق داده شوند.
ممکن است هزینه این تغییر چند برابر صرفهجویی اولیه باشد.
به همین دلیل یک تأمینکننده پایدار برای تولیدکننده ارزش زیادی دارد.
کنترل کیفیت در خرید عمده یعنی چه؟
در سفارش چند هزار عددی، بررسی یک نمونه کافی نیست.
باید مشخص شود تیراژ نهایی تا چه اندازه شبیه نمونه اولیه است.
چند مورد مهم شامل:
- ثبات ابعاد
- یکنواختی رنگ
- ضخامت مناسب
- سالم بودن رزوهها
- کیفیت پایه
- نبود تاب در قاب
- سلامت سطح
- بستهبندی مناسب
است.
اگر این موارد کنترل نشوند، بخشی از سفارش ممکن است قبل از رسیدن به خط تولید نیاز به اصلاح داشته باشد.
بستهبندی فریم پروژکتور را جدی بگیرید
بدنهها معمولاً دارای پوشش رنگ هستند.
اگر فریمها بدون جداسازی مناسب روی یکدیگر قرار بگیرند، در حملونقل احتمال ایجاد خراش وجود دارد.
خراش شاید روی عملکرد LED هیچ تأثیری نگذارد، اما مشتری نهایی محصولی با ظاهر آسیبدیده را قبول نمیکند.
برای خریدار عمده، بستهبندی خوب مستقیماً با درصد کالای قابل فروش ارتباط دارد.
وزن فریم در هزینه واردات نیز اثر دارد
در خرید عمده و واردات، وزن هر عدد اهمیت پیدا میکند.
اگر اختلاف وزن دو فریم ۲۰۰ گرم باشد، در سفارش چند هزار عددی اختلاف قابل توجهی در وزن کل ایجاد خواهد شد.
اما سبکتر کردن محصول نباید به قیمت کاهش کیفیت تمام شود.
انتخاب حرفهای یعنی پیدا کردن نقطه تعادل میان:
وزن، مقاومت، مدیریت حرارتی و هزینه.
چگونه فریم مناسب بازار خودمان را انتخاب کنیم؟
اولین سؤال نباید این باشد که «ارزانترین مدل کدام است؟»
بهتر است ابتدا مشخص شود مشتری چه محصولی میخواهد.
اگر بازار هدف پروژههای خانگی است، فریمهای کوچکتر و اقتصادیتر احتمالاً تقاضای بیشتری دارند.
اگر مشتریان شرکتهای صنعتی هستند، بدنههای مقاوم و توان بالا اهمیت بیشتری خواهند داشت.
اگر محصول قرار است با برند خودتان عرضه شود، ظاهر و کیفیت پوشش نیز اهمیت بیشتری پیدا میکند.
بنابراین بهترین فریم، محصولی است که با بازار هدف هماهنگ باشد.
واردات و فروش عمده فریم پروژکتور LED
فریم پروژکتور محصولی است که تأمین آن در تعداد بالا نیاز به بررسی دقیق مشخصات دارد.
ابعاد PCB، فضای درایور، اندازه شیشه، نوع لنز، ضخامت بدنه، پایه، رنگ و تیراژ سفارش باید پیش از خرید مشخص شوند.
اشتباه در یک اندازه کوچک ممکن است باعث شود کل سری تولید نیازمند اصلاح شود.
تارافریم با بیش از ۲۰ سال سابقه در حوزه واردات و تأمین تجهیزات، امکان واردات و فروش عمده فریم پروژکتور LED را برای تولیدکنندگان چراغ، فروشندگان تجهیزات روشنایی و مجموعههای پروژهای فراهم میکند.
در سفارشهای تولیدی بهتر است نمونه فریم با قطعات واقعی محصول مونتاژ و بررسی شود و پس از تأیید، سفارش تیراژ انجام گیرد.
قبل از خرید عمده این مشخصات را آماده کنید
اگر برای تأمین فریم پروژکتور استعلام میگیرید، داشتن چند اطلاعات فرآیند انتخاب را سریعتر میکند:
توان تقریبی پروژکتور، ابعاد PCB، نوع LED، ابعاد درایور، اندازه شیشه، نوع لنز، رنگ بدنه و تعداد مورد نیاز.
اگر نمونه فیزیکی یا نقشه موجود باشد، احتمال انتخاب دقیقتر نیز بیشتر خواهد شد.
یک فریم خوب چه زمانی خودش را ثابت میکند؟
نه وقتی از کارتن خارج میشود.
نه حتی روزی که پروژکتور روشن میشود.
کیفیت واقعی زمانی مشخص میشود که چراغ یک تابستان گرم، چند بارندگی و ساعتهای طولانی روشن بودن را پشت سر گذاشته باشد.
اگر بدنه همچنان ظاهر خود را حفظ کند، گرما را درست مدیریت کند، پایه لق نشود و آب وارد محفظه نشود، آن زمان میتوان درباره کیفیت واقعی فریم قضاوت کرد.
این همان تفاوت میان بدنهای است که فقط برای فروش ساخته شده و فریمی که برای کار کردن طراحی شده است.
جمعبندی
فریم پروژکتور LED چیزی فراتر از پوسته خارجی یک چراغ است.
این قطعه روی دفع حرارت، استحکام، آببندی، مونتاژ، ظاهر و حتی عمر محصول نهایی اثر دارد.
برای تولیدکننده، انتخاب یک فریم مناسب میتواند ساخت چند نسل محصول را سادهتر کند. برای فروشنده عمده نیز کیفیت پایدار فریم میتواند میزان مرجوعی و نارضایتی مشتری را کاهش دهد.
در خرید عمده نباید تنها وزن یا قیمت مقایسه شود. ضخامت، طراحی هیتسینک، فضای داخلی، کیفیت رنگ، پایه، قاب شیشه و ثبات تولید همگی اهمیت دارند.
فریم خوب قرار نیست بعد از فروش خودش را به مشتری یادآوری کند؛ قرار است سالها کار کند بدون اینکه دلیل مراجعه دوباره مشتری برای تعمیر باشد.
