فریم لاینر LED را چطور انتخاب کنیم؟ از یک پروفیل ساده تا بدنه یک چراغ حرفه‌ای

چراغ‌های خطی در چند سال اخیر به یکی از عناصر ثابت طراحی داخلی و نورپردازی معماری تبدیل شده‌اند. در بسیاری از پروژه‌های جدید، دیگر خبری از چراغ‌های نقطه‌ای متعدد نیست و طراح ترجیح می‌دهد با یک خط نور پیوسته، مسیر حرکت، فرم سقف یا حتی هندسه فضا را مشخص کند. چیزی که در پایان دیده می‌شود یک خط ساده و تمیز از نور است، اما پشت همین ظاهر مینیمال، اجزای مختلفی قرار دارند که کیفیت هرکدام می‌تواند نتیجه نهایی را کاملاً تغییر دهد.

یکی از مهم‌ترین این اجزا فریم لاینر LED است. این فریم همان بدنه‌ای است که برد LED، دیفیوزر، سیم‌کشی و در بعضی مدل‌ها بخشی از تجهیزات نصب داخل یا روی آن قرار می‌گیرند. به همین دلیل فریم لاینر فقط یک پروفیل آلومینیومی ساده نیست؛ در واقع پایه اصلی ساخت یک چراغ خطی حرفه‌ای محسوب می‌شود.

اگر فریم مناسب انتخاب نشود، ممکن است خط نور بعد از نصب صاف نباشد، نقاط LED از پشت دیفیوزر دیده شوند، پروفیل در طول‌های زیاد تاب بردارد یا حتی دفع حرارت مناسبی انجام نشود. برای همین تولیدکننده، مجری پروژه و خریدار عمده باید فریم را با همان دقتی انتخاب کنند که LED و منبع تغذیه را انتخاب می‌کنند.

قاب لاینر و فریم لاینر چه تفاوتی دارند؟

در بازار روشنایی، عبارت‌های «قاب لاینر» و «فریم لاینر» خیلی وقت‌ها به‌جای یکدیگر استفاده می‌شوند و در عمل نیز بسیاری از فروشندگان منظور یکسانی از هر دو دارند. به همین دلیل اگر در بازار یکی از این دو عبارت را بشنوید، معمولاً منظور همان بدنه اصلی چراغ خطی است.

اگر بخواهیم کمی دقیق‌تر صحبت کنیم، اصطلاح «فریم لاینر» بیشتر به ساختار یا شاسی اصلی چراغ اشاره دارد؛ یعنی همان بخشی که اجزای داخلی روی آن مونتاژ می‌شوند. «قاب لاینر» می‌تواند اصطلاح عمومی‌تری باشد و در بعضی موارد تنها بخش ظاهری یا پوشش خارجی چراغ را نیز شامل شود.

با این حال برای خرید یا سفارش عمده، اسم محصول اهمیت کمتری از مشخصات واقعی آن دارد. چیزی که باید بررسی شود ابعاد مقطع، عرض و عمق داخلی، نوع دیفیوزر، نحوه نصب و سازگاری آن با PCB و تجهیزات مورد استفاده است.

چرا انتخاب فریم لاینر روی کیفیت نور تأثیر می‌گذارد؟

یکی از مهم‌ترین تفاوت‌های یک لاینر حرفه‌ای با نمونه ضعیف، یکنواختی نور آن است. در یک محصول خوب، چشم باید یک خط روشن یکپارچه ببیند، نه مجموعه‌ای از نقطه‌های LED که پشت طلق یا دیفیوزر مشخص هستند.

عمق فریم در این موضوع نقش مهمی دارد. هرچه فاصله میان LED و دیفیوزر مناسب‌تر باشد، نور فرصت بیشتری برای ترکیب شدن پیدا می‌کند و احتمال دیده شدن نقاط LED کمتر می‌شود. البته این موضوع فقط به عمق مربوط نیست و تراکم LED، نوع دیفیوزر و عرض فریم نیز باید با یکدیگر هماهنگ باشند.

برای همین نمی‌توان گفت هرچه فریم عمیق‌تر باشد الزاماً بهتر است. یک فریم کم‌عمق با تراکم LED بالا و دیفیوزر مناسب ممکن است نور بسیار خوبی ایجاد کند، در حالی که یک فریم عمیق با برد ضعیف یا دیفیوزر نامناسب نتیجه مطلوبی نداشته باشد. بهترین نتیجه زمانی به دست می‌آید که همه اجزا به‌عنوان یک سیستم طراحی شوند.

فریم لاینر آلومینیومی چرا رایج‌تر است؟

آلومینیوم به دلایل مختلفی به متریال اصلی فریم‌های لاینر تبدیل شده است. وزن مناسب، قابلیت تولید در مقاطع مختلف، ظاهر تمیز و امکان رنگ‌آمیزی یا آنودایز از مزایای آن هستند. اما یکی از مهم‌ترین دلایل استفاده از آلومینیوم، کمک به مدیریت حرارت LED است.

LED هنگام کار گرما تولید می‌کند و اگر این گرما در اطراف برد باقی بماند، در بلندمدت می‌تواند روی عمر و پایداری نور اثر بگذارد. بدنه آلومینیومی بخشی از این گرما را از PCB دریافت می‌کند و در سطح بیشتری پخش می‌کند.

با این حال وزن بیشتر آلومینیوم همیشه نشانه کیفیت بهتر نیست. ممکن است یک پروفیل سنگین باشد اما طراحی مناسبی نداشته باشد و در مقابل، یک فریم سبک‌تر با طراحی مهندسی‌شده عملکرد حرارتی و مکانیکی خوبی ارائه دهد. در خرید عمده باید تعادل میان ضخامت، استحکام، وزن و عملکرد حرارتی بررسی شود.

فریم لاینر توکار، روکار یا آویز؟

نوع نصب یکی از اولین تصمیم‌هایی است که باید قبل از انتخاب فریم گرفته شود. بسیاری از مشکلات پروژه زمانی ایجاد می‌شوند که فریم خریداری شده اما هنوز مشخص نیست قرار است چگونه نصب شود.

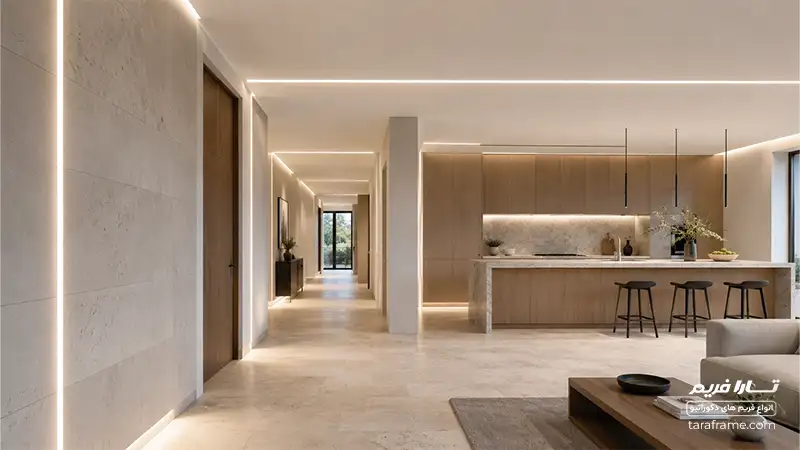

در مدل‌های توکار، بخش زیادی از فریم داخل سقف یا دیوار قرار می‌گیرد و معمولاً فقط سطح نور دیده می‌شود. در این مدل‌ها، عرض برش سقف و فرم لبه‌های فریم اهمیت زیادی دارد. اگر اندازه برش دقیق نباشد یا فریم درست روی سطح ننشیند، نتیجه نهایی حتی با نور خوب هم حرفه‌ای دیده نمی‌شود.

در مدل‌های روکار، خود بدنه بخشی از ظاهر نهایی است. بنابراین کیفیت رنگ، یکنواختی سطح و فرم گوشه‌ها اهمیت بیشتری پیدا می‌کنند. در بسیاری از دفاتر و فروشگاه‌های مدرن، فریم مشکی یا سفید به‌عنوان بخشی از طراحی معماری دیده می‌شود.

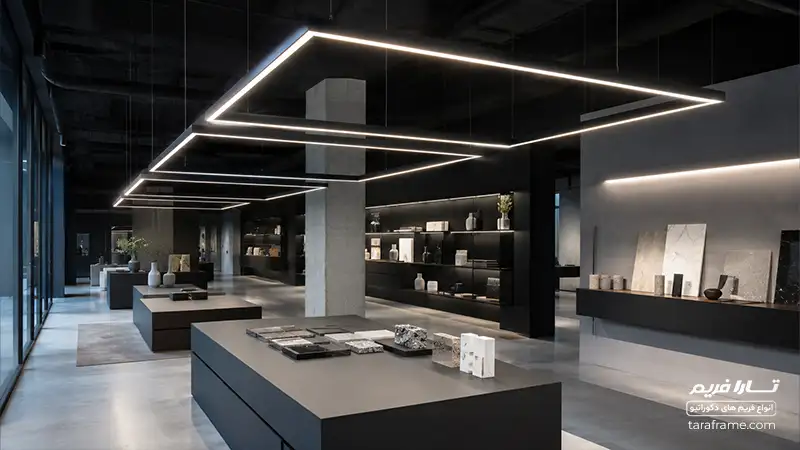

در مدل‌های آویز، علاوه بر ظاهر، وزن و محل اتصال کابل‌های آویز مهم می‌شوند. اگر فریم در طول‌های زیاد تاب داشته باشد، این ایراد در حالت آویز خیلی سریع دیده خواهد شد.

فریم لاینر بدون لبه یا Trimless چیست؟

در طراحی‌های مینیمال، معمولاً هدف این است که حتی لبه فریم نیز دیده نشود. برای این نوع پروژه‌ها از فریم‌های بدون لبه یا Trimless استفاده می‌شود.

این مدل‌ها بعد از اجرای سقف و پرداخت نهایی تقریباً با سطح یکپارچه می‌شوند و فقط خط نور باقی می‌ماند. از نظر ظاهری نتیجه بسیار جذاب است، اما اجرای آن به دقت بیشتری نیاز دارد. اگر کناف، گچ‌کاری یا محل برش دقیق نباشد، ایرادهای اجرا بیشتر از مدل لبه‌دار به چشم می‌آیند.

در مقابل، فریم‌های لبه‌دار نصب راحت‌تری دارند و لبه پروفیل می‌تواند بخشی از خطای برش سقف را بپوشاند. به همین دلیل برای پروژه‌های عمومی یا جاهایی که سرعت اجرا اهمیت بیشتری دارد، مدل لبه‌دار معمولاً انتخاب ساده‌تری است.

عرض و عمق فریم را براساس کاربرد انتخاب کنید

یکی از اشتباهات رایج این است که فریم صرفاً بر اساس ظاهر انتخاب شود. مثلاً طراح یک خط بسیار باریک می‌خواهد و بدون توجه به نور مورد نیاز، کوچک‌ترین فریم موجود انتخاب می‌شود.

اما عرض داخلی فریم تعیین می‌کند چه نوع PCB و چه تعداد ردیف LED می‌تواند داخل آن قرار بگیرد. مدل‌های باریک برای نورهای دکوراتیو و خطوط مینیمال بسیار مناسب هستند، اما اگر هدف تأمین روشنایی اصلی یک فضا باشد، ممکن است عرض بیشتر و سطح LED بزرگ‌تری نیاز باشد.

عمق نیز همان‌طور که گفته شد، روی ترکیب نور و میزان دیده شدن نقاط LED تأثیر دارد. بنابراین بهتر است عرض و عمق بر اساس توان، نوع LED، کاربرد و نتیجه نوری مورد انتظار انتخاب شوند، نه فقط بر اساس ظاهر پروفیل.

دیفیوزر چه نقشی در یک لاینر حرفه‌ای دارد؟

دیفیوزر همان سطحی است که نور در نهایت از آن عبور می‌کند. در ظاهر ممکن است قطعه ساده‌ای باشد، اما اثر آن روی کیفیت نور بسیار زیاد است.

دیفیوزرهای شیری نور نرم‌تر و یکدست‌تری ایجاد می‌کنند و نقاط LED را بهتر پنهان می‌کنند، اما بخشی از شدت نور را کاهش می‌دهند. مدل‌های شفاف‌تر نور بیشتری عبور می‌دهند، ولی احتمال دیده شدن چیپ‌های LED در آن‌ها بالاتر است.

هماهنگی دیفیوزر با فریم نیز مهم است. دیفیوزر باید به اندازه کافی محکم در شیارهای پروفیل قرار بگیرد، اما نباید آن‌قدر سفت باشد که مونتاژ یا سرویس چراغ دشوار شود. در خرید عمده بهتر است فریم و دیفیوزر به‌صورت یک مجموعه واقعی تست شوند.

چرا صاف بودن پروفیل در لاینر اهمیت زیادی دارد؟

لاینر برخلاف یک چراغ کوچک، معمولاً در طول‌های چند متری نصب می‌شود. همین موضوع باعث می‌شود کوچک‌ترین تاب یا انحنا در پروفیل به‌وضوح دیده شود.

در مدل‌های آویز این مسئله حتی حساس‌تر است. اگر یک شاخه کمی خم باشد، خط نور دیگر کاملاً مستقیم دیده نمی‌شود و تمام زیبایی طراحی مینیمال از بین می‌رود.

تاب می‌تواند در مرحله تولید، حمل‌ونقل یا حتی انبارداری ایجاد شود. به همین دلیل بسته‌بندی فریم لاینر اهمیت زیادی دارد. پروفیل‌های بلند نباید در مسیر حمل زیر فشار قرار بگیرند و بهتر است به شکلی بسته‌بندی شوند که ضربه یا خم‌شدگی در آن‌ها ایجاد نشود.

اتصال چند شاخه لاینر چگونه باید انجام شود؟

در بسیاری از پروژه‌ها طول خط نور بیشتر از طول یک شاخه پروفیل است. در چنین شرایطی چند فریم باید در امتداد یکدیگر قرار بگیرند.

اگر اتصال درست انجام نشود، محل اتصال به شکل یک شکست یا اختلاف ارتفاع در خط نور دیده می‌شود. استفاده از رابط مکانیکی مناسب کمک می‌کند دو شاخه دقیقاً هم‌راستا بمانند.

این موضوع در طراحی‌های هندسی حساس‌تر می‌شود. مثلاً در فریم‌های L شکل، مربع یا مستطیل، گوشه‌ها باید بسیار دقیق برش بخورند. اگر زاویه حتی کمی اشتباه باشد، در محل اتصال شکاف ایجاد می‌شود.

برای پروژه‌های خاص بهتر است قبل از سفارش عمده، یک نمونه واقعی از اتصال دو شاخه و یک گوشه ۹۰ درجه ساخته شود.

کیفیت رنگ فریم را فقط از روبه‌رو بررسی نکنید

در فریم‌های روکار و آویز، رنگ بدنه کاملاً در معرض دید است. به همین دلیل کیفیت پوشش سطح اهمیت زیادی دارد.

مشکی و سفید دو رنگ رایج بازار هستند، اما تفاوت میان دو سری تولید ممکن است کاملاً دیده شود. اگر یک پروژه در دو مرحله اجرا شود و رنگ سری دوم کمی متفاوت باشد، تفاوت آن در کنار هم مشخص خواهد شد.

لبه‌ها و گوشه‌های پروفیل یکی از بهترین نقاط برای بررسی کیفیت پوشش هستند. اگر رنگ در این بخش‌ها یکنواخت نباشد یا خراش‌های سطحی دیده شود، احتمالاً کنترل کیفی محصول ضعیف‌تر بوده است.

فریم لاینر برای تولیدکننده باید مونتاژ را ساده کند

برای تولیدکننده، زیبایی تنها معیار نیست. فریم باید طوری طراحی شده باشد که بتوان محصول را با سرعت و دقت بالا مونتاژ کرد.

اگر PCB به سختی داخل بدنه قرار بگیرد، سیم‌کشی فضای کافی نداشته باشد یا دیفیوزر برای جا رفتن نیاز به نیروی زیادی داشته باشد، این مشکلات در تیراژ بالا تبدیل به هزینه واقعی می‌شوند.

حتی چند ثانیه زمان اضافه در مونتاژ هر متر، وقتی روزانه صدها متر محصول تولید می‌شود، مقدار قابل توجهی خواهد بود.

به همین دلیل نمونه فریم باید روی خط تولید واقعی تست شود، نه فقط روی میز فروش.

فریم لاینر و PCB باید از ابتدا با هم دیده شوند

یکی از بهترین روش‌ها برای طراحی محصول این است که ابعاد PCB و فریم هم‌زمان انتخاب شوند.

اگر ابتدا PCB طراحی شود و بعد دنبال فریم مناسب بگردید، ممکن است گزینه‌های موجود محدود شوند. برعکس، اگر فریم بسیار خاصی انتخاب شود، ممکن است مجبور شوید برد کاملاً اختصاصی تولید کنید.

در محصولات تیراژ بالا، استفاده از اندازه‌های رایج‌تر می‌تواند تأمین و تعمیر آینده را ساده‌تر کند.

البته در محصولات خاص و طراحی‌های سفارشی، استفاده از PCB اختصاصی می‌تواند کاملاً منطقی باشد.

فریم لاینر فضای بیرونی با مدل داخلی یکسان نیست

یک اشتباه مهم این است که هر فریم آلومینیومی را مناسب فضای خارجی بدانیم.

در فضای بیرونی فقط خود آلومینیوم مطرح نیست. اندکپ، محل اتصال دیفیوزر، آب‌بندی، کابل و سیستم برق‌رسانی نیز باید برای رطوبت و بارندگی مناسب باشند.

لاینری که برای سقف یک فروشگاه طراحی شده الزاماً برای نمای ساختمان یا محوطه مناسب نیست.

اگر محصول برای فضای باز استفاده می‌شود، کل سیستم باید برای همان شرایط طراحی شده باشد.

بسته‌بندی در خرید عمده فریم لاینر بسیار مهم است

در سفارش‌های عمده، بسته‌بندی فقط برای زیباتر بودن کالا نیست. فریم‌های لاینر معمولاً طول زیادی دارند و در حمل‌ونقل مستعد خم شدن یا خراش هستند.

اگر چند شاخه بدون محافظ مناسب کنار یکدیگر قرار بگیرند، سطح رنگ‌شده آن‌ها ممکن است در مسیر حمل آسیب ببیند. همچنین فشار نامناسب روی کارتن یا پالت می‌تواند باعث تاب برداشتن پروفیل شود.

برای یک خریدار عمده، حتی اگر فقط چند درصد از محموله آسیب ببیند، هزینه قابل توجهی ایجاد خواهد شد. بنابراین کیفیت بسته‌بندی باید جزو مشخصات سفارش باشد.

خرید عمده فریم لاینر LED برای چه کسانی مناسب است؟

بخش بزرگی از بازار این محصول B2B است. تولیدکنندگان چراغ، فروشندگان تجهیزات روشنایی، شرکت‌های نورپردازی و مجموعه‌های پروژه‌ای معمولاً مصرف‌کنندگان اصلی فریم لاینر هستند.

برای تولیدکننده، ثبات ابعاد و امکان تأمین مجدد مهم است. فروشنده بیشتر به تنوع مدل و سایزهای پرمصرف توجه دارد. مجری پروژه نیز معمولاً روی ظاهر نهایی، سرعت نصب و موجود بودن متعلقات حساس‌تر است.

به همین دلیل یک مدل واحد نمی‌تواند بهترین انتخاب برای تمام خریداران باشد.

واردات و فروش عمده فریم لاینر LED

در واردات فریم لاینر، جزئیات اهمیت زیادی دارند. ممکن است دو پروفیل از دور تقریباً یکسان به نظر برسند، اما تفاوت کوچکی در عرض داخلی یا شیار دیفیوزر باعث شود یکی برای خط تولید مناسب باشد و دیگری اصلاً قابل استفاده نباشد.

قبل از سفارش باید مشخصاتی مثل ابعاد مقطع، وزن هر متر، ضخامت، نوع پوشش، طول شاخه، مدل دیفیوزر و اندکپ بررسی شوند.

تارافریم با بیش از ۲۰ سال سابقه در حوزه واردات و تأمین تجهیزات، امکان واردات و فروش عمده فریم لاینر LED و قاب لاینر را برای تولیدکنندگان، فروشندگان و پروژه‌های روشنایی فراهم می‌کند.

برای سفارش‌های تیراژ بالا بهتر است ابتدا نمونه کامل با PCB، دیفیوزر و متعلقات مونتاژ شود و پس از اطمینان از کیفیت، سفارش اصلی انجام گیرد.

قبل از سفارش عمده یک نمونه واقعی روشن کنید

دیدن پروفیل خام کافی نیست.

بهتر است حداقل یک متر کامل از محصول نهایی ساخته شود. PCB داخل آن قرار بگیرد، LED روشن شود، دیفیوزر نصب شود و در صورت آویز بودن، نمونه واقعاً آویزان شود.

در این تست می‌توان چند موضوع مهم را هم‌زمان بررسی کرد: یکنواختی نور، دیده شدن نقاط LED، گرمای بدنه، کیفیت دیفیوزر، تاب پروفیل و ظاهر اندکپ‌ها.

این آزمایش ساده می‌تواند از اشتباه در سفارش چند هزار متر فریم جلوگیری کند.

جمع‌بندی

فریم لاینر LED یکی از اجزای اصلی یک چراغ خطی حرفه‌ای است و نباید به‌عنوان یک پروفیل ساده به آن نگاه کرد.

عمق و عرض فریم روی ظاهر نور اثر می‌گذارند، جنس و ضخامت آن در استحکام و مدیریت حرارت مؤثرند و کیفیت تولید نیز مشخص می‌کند محصول نهایی تا چه اندازه صاف و منظم دیده خواهد شد.

برای پروژه‌های معماری، نوع نصب و زیبایی مهم‌تر است. برای تولیدکننده، مونتاژپذیری، ثبات ابعاد و سازگاری با PCB اهمیت بیشتری دارد. برای خریدار عمده نیز تأمین پایدار، کیفیت بسته‌بندی و یکسان بودن سری‌های مختلف تعیین‌کننده هستند.

در نهایت تفاوت بین «قاب لاینر» و «فریم لاینر» آن‌قدر مهم نیست که انتخاب یک بدنه دقیق و باکیفیت اهمیت دارد. اگر فریم درست انتخاب شود، چیزی که در پایان دیده می‌شود همان چیزی است که طراح می‌خواسته: یک خط نور صاف، یکنواخت و بدون حاشیه اضافی.
