PCB LED چیست؟ چرا برد آلومینیومی در چراغ‌های LED اهمیت دارد؟

اگر یک چراغ LED را باز کنید، احتمال زیادی وجود دارد که مجموعه‌ای از چیپ‌های LED را روی یک برد مشاهده کنید. این برد فقط وظیفه نگه‌داشتن قطعات را بر عهده ندارد؛ بلکه مسیرهای الکتریکی، انتقال جریان و در بسیاری از چراغ‌ها مدیریت حرارت نیز به آن وابسته است. به این قطعه معمولاً PCB LED یا برد LED گفته می‌شود.

در چراغ‌های LED با توان بالاتر، کنترل حرارت اهمیت زیادی پیدا می‌کند. LED هنگام کار علاوه بر تولید نور، گرما نیز ایجاد می‌کند و اگر این گرما به‌درستی از چیپ دور نشود، دمای محل اتصال داخلی LED افزایش پیدا می‌کند. به همین دلیل در بسیاری از چراغ‌های LED، پروژکتورها، چراغ‌های سقفی و تجهیزات روشنایی از برد آلومینیومی LED یا نوعی Metal Core PCB استفاده می‌شود تا گرما سریع‌تر از محدوده چیپ دور شود.

در ادامه به زبان ساده بررسی می‌کنیم PCB LED چیست، برد آلومینیومی چگونه ساخته می‌شود، چه تفاوتی با بردهای معمولی دارد و چرا کیفیت آن می‌تواند روی عملکرد یک چراغ LED تأثیرگذار باشد.

PCB LED چیست؟

PCB مخفف عبارت Printed Circuit Board به معنی برد مدار چاپی است. وظیفه اصلی PCB ایجاد بستری برای نصب قطعات الکترونیکی و برقراری ارتباط الکتریکی میان آن‌هاست. زمانی که چیپ‌های LED و قطعات مربوط به یک سیستم روشنایی روی چنین بردی قرار می‌گیرند، معمولاً اصطلاح PCB LED یا برد PCB ال ای دی برای آن استفاده می‌شود.

روی یک PCB LED می‌توان یک یا چند LED، مسیرهای مسی انتقال جریان و در بعضی طراحی‌ها قطعات الکترونیکی دیگری را مشاهده کرد. نوع و ساختار این برد براساس توان چراغ، تعداد LEDها، نحوه دفع حرارت، ابعاد محصول و شرایط کاری انتخاب می‌شود.

بنابراین هر PCB LED الزاماً آلومینیومی نیست. در محصولات کم‌توان ممکن است از بردهای معمولی مانند FR-4 نیز استفاده شود، اما با افزایش توان و حرارت، استفاده از ساختارهایی که بتوانند گرما را بهتر منتقل کنند اهمیت بیشتری پیدا می‌کند.

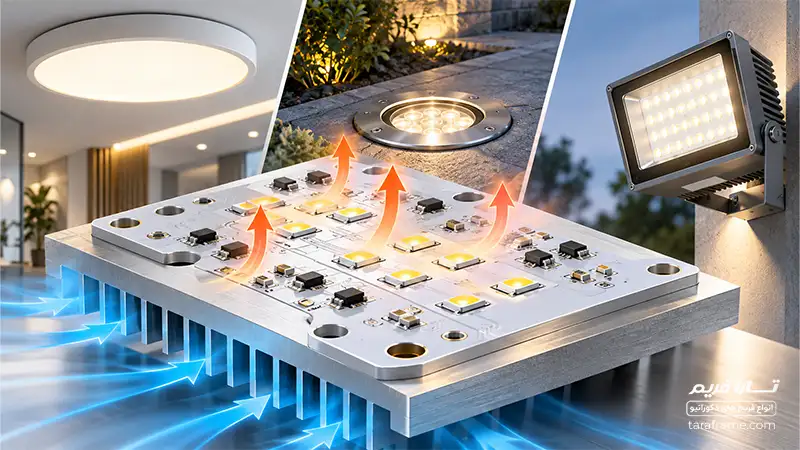

چرا گرما در چراغ LED اهمیت دارد؟

LED نسبت به بسیاری از منابع روشنایی قدیمی بازده بالایی دارد، اما این موضوع به معنی تولید نشدن گرما نیست. هنگام روشن بودن LED بخشی از انرژی الکتریکی به نور تبدیل می‌شود و بخش دیگری به شکل گرما ظاهر می‌شود. اگر این حرارت در اطراف چیپ باقی بماند، دمای LED افزایش پیدا می‌کند.

در یک سیستم روشنایی مناسب باید برای گرما مسیری از چیپ LED به سمت برد، بدنه یا هیت‌سینک و در نهایت هوای محیط ایجاد شود. در این زنجیره، بردی که LED روی آن نصب شده یکی از اولین بخش‌های مسیر انتقال گرما محسوب می‌شود.

به همین دلیل در چراغ‌های پرتوان نمی‌توان برد را صرفاً یک قطعه نگه‌دارنده در نظر گرفت. طراحی حرارتی PCB مستقیماً در نحوه انتقال گرمای تولیدشده به قسمت‌های دیگر چراغ نقش دارد.

در منابع فنی صنعت PCB نیز بردهای دارای پایه فلزی به‌خصوص برای کاربردهایی مانند روشنایی LED و تجهیزات قدرت، یکی از راهکارهای مدیریت بهتر حرارت معرفی می‌شوند.

برد آلومینیومی LED چیست؟

برد آلومینیومی LED نوعی برد مدار چاپی با پایه فلزی است که معمولاً در گروه MCPCB یا Metal Core PCB قرار می‌گیرد. در این نوع برد، آلومینیوم بخش اصلی پایه را تشکیل می‌دهد و به انتقال و پخش شدن گرمای تولیدشده توسط LED کمک می‌کند.

ساختار دقیق برد ممکن است با توجه به تولیدکننده و کاربرد متفاوت باشد، اما یک برد آلومینیومی LED رایج معمولاً سه بخش اصلی دارد: لایه مدار مسی که مسیرهای الکتریکی روی آن ایجاد می‌شوند، یک لایه عایق الکتریکی با قابلیت انتقال حرارت و در نهایت لایه یا پایه آلومینیومی.

این ساختار یک نکته مهم دارد: آلومینیوم با مدار الکتریکی مستقیماً در تماس نیست. بین مدار مسی و پایه فلزی، لایه‌ای عایق وجود دارد که باید هم عایق الکتریکی مناسبی باشد و هم بتواند گرما را تا حد امکان به پایه فلزی منتقل کند. کیفیت این لایه یکی از عوامل مهم در عملکرد حرارتی برد به شمار می‌رود.

برد آلومینیومی چگونه گرمای LED را منتقل می‌کند؟

برای درک عملکرد برد آلومینیومی می‌توان مسیر حرارت را مرحله‌به‌مرحله در نظر گرفت. گرما ابتدا داخل چیپ LED ایجاد می‌شود، سپس از محل اتصال و پدهای LED به لایه مسی PCB منتقل می‌شود. پس از آن حرارت باید از لایه عایق حرارتی عبور کرده و وارد پایه آلومینیومی شود.

سطح فلزی برد می‌تواند گرما را در مساحت بزرگ‌تری توزیع کند و سپس این حرارت از طریق بدنه چراغ یا هیت‌سینک به محیط انتقال پیدا می‌کند. بنابراین برد آلومینیومی به تنهایی تمام مسئله خنک‌کاری را حل نمی‌کند؛ بلکه بخشی از یک سیستم مدیریت حرارتی کامل است.

اگر تماس برد با بدنه مناسب نباشد، هیت‌سینک کافی وجود نداشته باشد یا طراحی چراغ مانع دفع حرارت شود، حتی استفاده از PCB آلومینیومی باکیفیت نیز نمی‌تواند تمام مشکلات حرارتی را برطرف کند.

چرا برد آلومینیومی در چراغ‌های LED اهمیت دارد؟

مهم‌ترین دلیل استفاده از برد آلومینیومی در بسیاری از چراغ‌های LED، مدیریت بهتر حرارت است. این ویژگی می‌تواند چند اثر مهم روی عملکرد مجموعه داشته باشد.

کنترل بهتر دمای LED

هرچه انتقال حرارت از چیپ به بدنه چراغ بهتر انجام شود، احتمال تجمع بیش از حد گرما در اطراف LED کاهش پیدا می‌کند. به همین علت هنگام طراحی پروژکتور LED، چراغ سقفی یا سایر چراغ‌های با توان قابل‌توجه، نوع PCB و مسیر انتقال حرارت اهمیت زیادی دارد.

کمک به پایداری عملکرد چراغ

دمای کاری یکی از پارامترهای مهم در عملکرد LED است. افزایش نامناسب دما می‌تواند روی شدت نور، مشخصات الکتریکی و روند فرسودگی قطعه اثر بگذارد. یک سیستم حرارتی مناسب به LED کمک می‌کند در محدوده طراحی‌شده کار کند.

کاهش فشار حرارتی روی اتصالات

تنها چیپ LED تحت تأثیر حرارت قرار نمی‌گیرد. اتصالات لحیم، مسیرهای مدار و قطعات اطراف نیز با افزایش و کاهش دما روبه‌رو می‌شوند. طراحی بهتر حرارتی باعث می‌شود شرایط کاری کل مجموعه قابل‌کنترل‌تر باشد.

امکان طراحی چراغ‌های فشرده‌تر

در بسیاری از تجهیزات روشنایی مدرن فضای زیادی برای قطعات وجود ندارد. استفاده از PCB با مدیریت حرارتی مناسب می‌تواند به طراح کمک کند گرما را در فضای محدودتری کنترل کند. البته ابعاد هیت‌سینک، توان LED، گردش هوا و طراحی مکانیکی همچنان باید به‌صورت هم‌زمان در نظر گرفته شوند.

تفاوت PCB آلومینیومی و برد FR-4 چیست؟

FR-4 یکی از متداول‌ترین مواد مورد استفاده برای ساخت بردهای مدار چاپی است و در طیف گسترده‌ای از تجهیزات الکترونیکی کاربرد دارد. این ماده برای بسیاری از مدارها انتخاب مناسبی است، اما در محصولاتی که گرمای زیادی روی سطح PCB تولید می‌شود، محدودیت حرارتی بیشتری نسبت به ساختارهای دارای پایه فلزی دارد.

در MCPCB آلومینیومی، پایه فلزی به پخش شدن و انتقال گرما کمک می‌کند. به همین دلیل استفاده از برد آلومینیومی در حوزه روشنایی LED بسیار رایج شده است. با این حال نمی‌توان گفت برد آلومینیومی همیشه بهتر از FR-4 است؛ انتخاب صحیح به توان، طراحی مدار، هزینه، تعداد لایه‌های مورد نیاز و شرایط کاری بستگی دارد.

در نتیجه سؤال اصلی نباید این باشد که «آلومینیوم بهتر است یا FR-4؟» بلکه باید پرسید برای توان و شرایط کاری این چراغ، کدام نوع PCB مناسب‌تر است؟

آیا هر چراغ LED به برد آلومینیومی نیاز دارد؟

خیر. استفاده از برد آلومینیومی برای تمام محصولات LED الزامی نیست. LEDهای نشانگر، محصولات بسیار کم‌توان یا مدارهایی که گرمای ناچیزی تولید می‌کنند ممکن است روی PCBهای استاندارد نیز بدون مشکل کار کنند.

اما زمانی که تعداد LEDها افزایش پیدا می‌کند، توان مجموعه بالاتر می‌رود یا چراغ مدت زیادی روشن می‌ماند، مدیریت گرما اهمیت بیشتری پیدا می‌کند. به همین دلیل در تجهیزاتی مانند پروژکتور LED، بعضی چراغ‌های سقفی، چراغ‌های دکوراتیو پرتوان و بسیاری از محصولات روشنایی حرفه‌ای استفاده از بردهای دارای قابلیت انتقال حرارت بهتر رایج است.

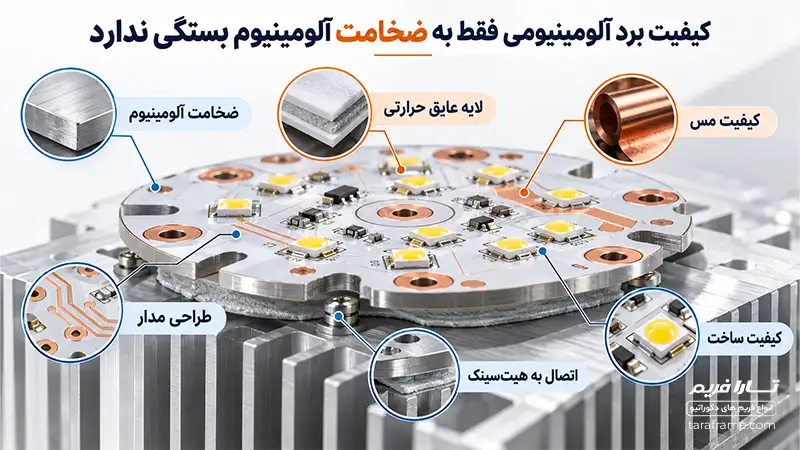

کیفیت برد آلومینیومی فقط به ضخامت آلومینیوم بستگی ندارد

یکی از اشتباهات رایج هنگام ارزیابی PCB LED این است که فقط ضخامت صفحه آلومینیومی بررسی شود. در حالی که عملکرد حرارتی برد به مجموعه‌ای از عوامل وابسته است.

لایه عایق حرارتی میان مس و آلومینیوم اهمیت بسیار زیادی دارد. این لایه باید بتواند مدار را از پایه فلزی عایق کند و در عین حال مانع بزرگی در مسیر انتقال گرما ایجاد نکند. علاوه بر آن، ضخامت و کیفیت مس، طراحی سطح مسی اطراف LED، نحوه نصب چیپ‌ها و کیفیت اتصال برد به بدنه نیز روی عملکرد نهایی تأثیر دارند.

به بیان ساده، مشاهده یک سطح آلومینیومی در پشت PCB به تنهایی برای قضاوت درباره کیفیت برد کافی نیست.

PCB LED چه ارتباطی با هیت‌سینک دارد؟

گاهی برد آلومینیومی با هیت‌سینک اشتباه گرفته می‌شود. این دو قطعه به یکدیگر مرتبط‌اند اما وظیفه یکسانی ندارند.

PCB آلومینیومی گرما را از ناحیه LED دریافت و در سطح فلزی خود پخش می‌کند. سپس این گرما باید به قسمت دیگری از چراغ منتقل شود. بدنه آلومینیومی چراغ یا یک هیت‌سینک مجزا معمولاً مرحله بعدی این مسیر است.

به همین دلیل کیفیت تماس میان برد و بدنه نیز مهم است. وجود فاصله نامناسب، تاب داشتن سطح، مونتاژ ضعیف یا انتقال حرارتی نامناسب میان دو قطعه می‌تواند مسیر خروج گرما را مختل کند.

در یک چراغ LED اصولی باید PCB، بدنه و هیت‌سینک به‌عنوان اجزای یک سیستم واحد مدیریت حرارت دیده شوند.

برد آلومینیومی در پروژکتور LED چه نقشی دارد؟

پروژکتورهای LED معمولاً در مقایسه با چراغ‌های تزئینی کوچک، توان بیشتری دارند و مجموعه‌ای از LEDها روی فضای نسبتاً محدودی قرار گرفته‌اند. به همین دلیل تولید و دفع گرما در طراحی آن‌ها اهمیت زیادی دارد.

در چنین محصولی PCB LED باید بتواند گرمای ایجادشده در اطراف چیپ‌ها را به سمت بدنه منتقل کند. پس از آن طراحی بدنه و پره‌های خنک‌کننده وظیفه انتقال حرارت به هوای محیط را بر عهده دارند.

به همین علت هنگام بررسی یا انتخاب پروژکتور LED تنها توان درج‌شده روی محصول اهمیت ندارد و طراحی برد، نحوه نصب LED و ساختار دفع حرارت نیز از موارد فنی قابل توجه هستند.

اهمیت PCB در چراغ دفنی LED

چراغ دفنی LED شرایط کاری متفاوتی نسبت به بسیاری از چراغ‌های داخلی دارد. این چراغ‌ها معمولاً داخل زمین، کف محوطه یا بخش‌هایی از فضای خارجی نصب می‌شوند و طراحی آن‌ها علاوه بر روشنایی باید با محدودیت‌های مربوط به محفظه، رطوبت، آب‌بندی و انتقال حرارت نیز هماهنگ باشد.

در چنین محصولاتی استفاده از PCB مناسب تنها بخشی از طراحی است. بدنه چراغ، نحوه انتقال حرارت از برد به بدنه، کیفیت آب‌بندی و شرایط نصب همگی باید با یکدیگر هماهنگ باشند.

بنابراین هنگام ارزیابی چراغ دفنی نباید کیفیت محصول را صرفاً براساس تعداد یا توان LEDها سنجید. نوع برد و طراحی حرارتی داخلی نیز می‌تواند در عملکرد مجموعه مؤثر باشد.

نقش برد LED در چراغ سقفی و فریم ال ای دی

در بسیاری از چراغ‌های سقفی LED، پنل‌ها و محصولات دارای فریم ال ای دی نیز برد نقش مهمی در قرارگیری منظم LEDها و توزیع جریان دارد. شکل برد ممکن است براساس طراحی چراغ گرد، مربعی، خطی یا دارای فرم سفارشی باشد.

در محصولات دکوراتیو، طراحی مکانیکی و ظاهر فریم اهمیت زیادی دارد، اما قسمت الکترونیکی پشت این ظاهر نیز باید متناسب با توان و شرایط کار طراحی شده باشد. انتخاب PCB مناسب، نحوه قرارگیری LEDها و انتقال حرارت به فریم یا بدنه از عواملی هستند که در طراحی یک مجموعه روشنایی باید به‌صورت هم‌زمان بررسی شوند.

به همین دلیل هنگام انتخاب فریم دکوراتیو LED یا تجهیزات مربوط به ساخت چراغ، هماهنگی میان فریم، برد LED، منبع تغذیه و توان حرارتی مجموعه اهمیت زیادی دارد.

هنگام انتخاب PCB LED به چه نکاتی باید توجه کنیم؟

انتخاب برد مناسب فقط براساس شکل ظاهری یا قطر PCB انجام نمی‌شود. ابتدا باید توان LEDها و میزان گرمای تولیدشده مشخص باشد. سپس ابعاد برد، تعداد LEDها، آرایش آن‌ها، نوع پایه، کیفیت لایه عایق حرارتی و نحوه اتصال برد به بدنه بررسی شود.

اگر برد برای یک چراغ مشخص انتخاب می‌شود، ابعاد مکانیکی و محل پیچ‌ها نیز اهمیت دارد؛ زیرا تماس مناسب PCB با سطح زیرین یکی از شرایط انتقال صحیح گرماست.

همچنین بهتر است توان یک مجموعه فقط براساس تعداد چیپ‌های LED تخمین زده نشود. نوع LED، نحوه اتصال، جریان کاری و طراحی درایور همگی در توان واقعی و میزان حرارت ایجادشده نقش دارند.

آیا برد آلومینیومی باعث افزایش طول عمر LED می‌شود؟

برد آلومینیومی را نمی‌توان به تنهایی تضمین‌کننده عمر بالای چراغ دانست، اما مدیریت مناسب حرارت یکی از عوامل مهم در حفظ شرایط کاری صحیح LED است.

اگر PCB بتواند گرما را به‌خوبی به بدنه منتقل کند اما بدنه امکان دفع آن را نداشته باشد، مشکل همچنان باقی خواهد ماند. از طرف دیگر، اگر هیت‌سینک مناسبی وجود داشته باشد اما اتصال حرارتی میان LED و PCB ضعیف باشد، باز هم سیستم عملکرد ایده‌آلی نخواهد داشت.

بنابراین طول عمر و پایداری یک چراغ LED حاصل همکاری چند بخش شامل LED، PCB، درایور، طراحی مکانیکی و سیستم دفع حرارت است.

آیا رنگ سفید روی PCB LED کاربرد فنی دارد؟

بسیاری از PCBهای مورد استفاده در تجهیزات روشنایی با سطح سفید دیده می‌شوند. یکی از دلایل این انتخاب، مناسب بودن سطح روشن در محیط‌های مرتبط با نور است. این پوشش علاوه بر نقش حفاظتی معمول Solder Mask می‌تواند از جذب غیرضروری بخشی از نور در اطراف LED جلوگیری کند.

با این حال سفید بودن برد به معنای آلومینیومی بودن آن نیست. برای تشخیص نوع PCB باید ساختار و پایه آن بررسی شود و نباید صرفاً براساس رنگ سطح تصمیم گرفت.

تفاوت برد آلومینیومی و بدنه آلومینیومی چراغ

وجود بدنه آلومینیومی در یک چراغ به این معنی نیست که PCB داخلی نیز حتماً آلومینیومی است. همچنین وجود برد آلومینیومی نیز به تنهایی به معنای طراحی حرارتی عالی محصول نیست.

برد آلومینیومی وظیفه انتقال اولیه گرما از LED را بر عهده دارد و بدنه آلومینیومی می‌تواند این حرارت را در سطح بزرگ‌تری پخش و به محیط منتقل کند. بهترین نتیجه زمانی حاصل می‌شود که این دو بخش از نظر مکانیکی و حرارتی به‌درستی با یکدیگر در تماس باشند.

این موضوع در محصولاتی مانند پروژکتورها، چراغ‌های دفنی و چراغ‌های سقفی LED اهمیت بیشتری پیدا می‌کند؛ زیرا افزایش توان در فضای محدود می‌تواند مدیریت حرارت را دشوارتر کند.

چرا شناخت PCB LED هنگام خرید تجهیزات روشنایی مهم است؟

بسیاری از خریداران هنگام انتخاب تجهیزات روشنایی فقط به ظاهر، توان درج‌شده و میزان نور توجه می‌کنند. این موارد مهم هستند، اما ساختار داخلی چراغ نیز ارزش بررسی دارد.

شناخت PCB LED کمک می‌کند بهتر متوجه شویم چرا دو چراغ با ظاهر و توان اسمی مشابه ممکن است طراحی داخلی متفاوتی داشته باشند. نوع برد، نحوه دفع حرارت، کیفیت درایور و طراحی بدنه در کنار یکدیگر کیفیت فنی محصول را شکل می‌دهند.

برای افرادی که در زمینه تولید یا مونتاژ تجهیزات روشنایی فعالیت می‌کنند، انتخاب صحیح برد LED، فریم ال ای دی و بدنه مناسب اهمیت بیشتری هم دارد؛ زیرا این اجزا باید از نظر ابعاد، توان، انتقال حرارت و نحوه مونتاژ با یکدیگر سازگار باشند.

نتیجه‌گیری؛ چرا برد آلومینیومی یکی از اجزای مهم چراغ LED است؟

PCB LED فقط صفحه‌ای برای نصب چیپ‌های LED نیست. این برد مسیرهای الکتریکی را در اختیار قطعات قرار می‌دهد و در بسیاری از چراغ‌های LED بخشی از سیستم مدیریت حرارت نیز محسوب می‌شود.

در چراغ‌هایی که توان و تراکم LED بالاتر است، استفاده از PCB آلومینیومی می‌تواند مسیر مناسب‌تری برای انتقال گرمای ایجادشده از LED به بدنه یا هیت‌سینک فراهم کند. به همین دلیل برد آلومینیومی در بسیاری از پروژکتورهای LED، چراغ‌های سقفی، چراغ‌های دفنی و سایر تجهیزات روشنایی مورد استفاده قرار می‌گیرد.

البته آلومینیومی بودن برد به تنهایی معیار کیفیت نیست. نوع LED، کیفیت لایه عایق حرارتی، طراحی مدار، سطح تماس برد با بدنه، درایور و ساختار هیت‌سینک همگی باید در کنار یکدیگر بررسی شوند.

اگر قصد انتخاب قطعات برای ساخت یا تعمیر یک چراغ را دارید، بهتر است PCB LED، فریم ال ای دی، توان LED و سیستم دفع حرارت را به‌عنوان یک مجموعه در نظر بگیرید، نه اجزایی مستقل از یکدیگر.
