درایور LED یکی از مهمترین قطعات در سیستمهای روشنایی الایدی است؛ قطعهای که وظیفه دارد برق ورودی را به ولتاژ و جریان مناسب برای LED تبدیل کند. بسیاری از خرابیهای زودهنگام چراغهای LED، افت نور، چشمک زدن یا حتی سوختن چیپها به انتخاب نادرست درایور مربوط میشود.
برای انتخاب یک درایور مناسب، تنها توجه به عدد وات کافی نیست. باید توان، ولتاژ خروجی، جریان خروجی، نوع LED و شرایط کاری چراغ همزمان بررسی شوند.
در این راهنما توضیح میدهیم درایور LED چیست، چه تفاوتی با آداپتور و منبع تغذیه دارد و چگونه میتوان بر اساس وات، ولتاژ و جریان، درایور مناسب یک چراغ LED را انتخاب کرد.
درایور LED چیست؟
درایور LED یک مدار یا منبع تغذیه الکترونیکی است که برق ورودی را به جریان و ولتاژ مناسب برای کارکرد LED تبدیل میکند.
LED برخلاف بسیاری از مصرفکنندههای الکتریکی، نسبت به تغییرات جریان حساس است. اگر جریان بیش از مقدار مجاز افزایش پیدا کند، دمای چیپ بالا میرود و عمر LED کاهش پیدا میکند. به همین دلیل نمیتوان بسیاری از LEDهای قدرت را مستقیماً به برق متصل کرد.
درایور وظیفه دارد شرایط الکتریکی مناسب و پایدار را برای LED فراهم کند.
به زبان ساده:
برق ورودی ← درایور LED ← جریان و ولتاژ کنترلشده ← LED
بنابراین کیفیت درایور تأثیر مستقیمی بر مواردی مانند طول عمر چراغ، شدت نور، پایداری روشنایی و دمای کاری LED دارد.
چرا LED به درایور نیاز دارد؟
چیپهای LED معمولاً در محدوده مشخصی از جریان و ولتاژ طراحی میشوند. عبور جریان بیش از حد میتواند باعث افزایش دما و آسیب به اتصالهای داخلی LED شود.
در مقابل، اگر جریان کمتر از مقدار مورد نیاز باشد، LED با توان کامل کار نمیکند و شدت نور کاهش پیدا میکند.
درایور مناسب چند وظیفه مهم دارد:
- تأمین جریان مناسب LED
- تبدیل ولتاژ برق ورودی به مقدار مورد نیاز
- کاهش نوسان جریان
- محافظت از LED در برابر اضافهجریان یا برخی نوسانات
- کمک به افزایش طول عمر سیستم روشنایی
- ایجاد نور پایدارتر و کاهش احتمال چشمک زدن
به همین دلیل انتخاب درایور یکی از مراحل اصلی در طراحی چراغهای LED محسوب میشود.

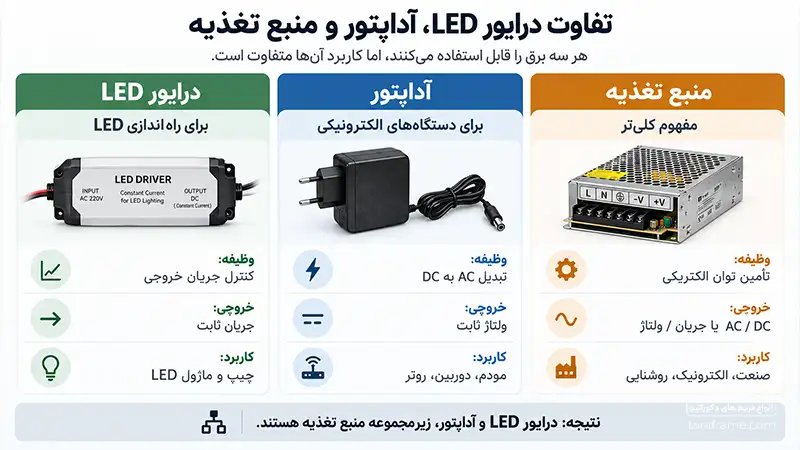

تفاوت درایور LED با آداپتور و منبع تغذیه چیست؟
یکی از اشتباهات رایج این است که درایور LED و آداپتور یک قطعه یکسان در نظر گرفته شوند.
آداپتور یا منبع تغذیه معمولاً برای تأمین ولتاژ ثابت طراحی میشود. برای مثال یک منبع تغذیه ممکن است خروجی ثابت ۱۲ ولت یا ۲۴ ولت داشته باشد.
اما بسیاری از LEDهای قدرت به جای ولتاژ ثابت، به جریان ثابت احتیاج دارند.
به همین دلیل در بازار دو گروه اصلی وجود دارد:
درایور جریان ثابت
در این مدل، جریان خروجی در مقدار مشخصی ثابت نگه داشته میشود.
برای مثال:
- ۳۰۰ میلیآمپر
- ۳۵۰ میلیآمپر
- ۵۰۰ میلیآمپر
- ۷۰۰ میلیآمپر
- ۱۰۵۰ میلیآمپر
ولتاژ خروجی میتواند در یک بازه مشخص تغییر کند.
این نوع درایور بیشتر برای LEDهای قدرت، چراغهای پروژکتوری، چراغهای دفنی، استخری، خیابانی و بسیاری از چراغهای حرفهای استفاده میشود. در ساخت پروژکتور، علاوه بر انتخاب درایور، انتخاب فریم پروژکتور LED و مدیریت صحیح فضای داخلی و حرارت نیز اهمیت زیادی دارد.
درایور ولتاژ ثابت
در این نوع، ولتاژ خروجی ثابت است؛ برای مثال:
- ۱۲ ولت
- ۲۴ ولت
- ۴۸ ولت
این مدل بیشتر در سیستمهایی استفاده میشود که خود مجموعه LED دارای مدار محدودکننده جریان است؛ مانند برخی نوارهای LED، ماژولها و تجهیزات روشنایی کمولتاژ.
مهمترین مشخصات یک درایور LED چیست؟
برای انتخاب درایور مناسب باید چند عدد اصلی روی بدنه یا دیتاشیت آن بررسی شود.
مهمترین مشخصات عبارتاند از:
توان خروجی: بر حسب وات
ولتاژ خروجی: بر حسب ولت
جریان خروجی: معمولاً بر حسب میلیآمپر یا آمپر
ولتاژ ورودی: برای مثال برق شهری
نوع خروجی: جریان ثابت یا ولتاژ ثابت
راندمان: درصد تبدیل انرژی ورودی به خروجی قابل استفاده
همچنین در بعضی مدلها ویژگیهایی مانند قابلیت دیمر، اصلاح ضریب توان، حفاظت حرارتی و حفاظت اتصال کوتاه نیز وجود دارد.
چگونه وات مناسب درایور LED را انتخاب کنیم؟
توان یا وات درایور باید با توان مصرفی مجموعه LED هماهنگ باشد.
فرمول اصلی توان به شکل زیر است:
توان = ولتاژ × جریان
برای مثال اگر یک LED با ولتاژ ۳۰ ولت و جریان ۱ آمپر کار کند:
۳۰ × ۱ = ۳۰ وات
بنابراین توان مصرفی آن حدود ۳۰ وات خواهد بود.
با این حال بهتر است درایور دائماً در مرز حداکثر توان خود کار نکند. انتخاب درایوری با ظرفیت مناسب میتواند فشار حرارتی روی مدار را کاهش دهد.
برای مثال برای مجموعهای با مصرف واقعی حدود ۳۰ وات، درایوری که مشخصات خروجی آن با LED سازگار است و مقدار مناسبی ظرفیت کاری دارد، انتخاب مطمئنتری نسبت به مدلی است که دقیقاً در حداکثر محدوده خود قرار میگیرد.
اما نباید تنها به وات بالاتر توجه کرد؛ ولتاژ و بهخصوص جریان خروجی نیز باید دقیقاً با LED هماهنگ باشند.
آیا میتوان برای LED 30 وات از درایور 50 وات استفاده کرد؟
عدد وات به تنهایی پاسخ این سؤال را مشخص نمیکند.
اگر درایور جریان ثابت باشد، مهمترین عامل جریان خروجی و محدوده ولتاژ آن است.
برای مثال اگر LED برای جریان ۹۰۰ میلیآمپر طراحی شده باشد و یک درایور ۵۰ وات خروجی ۱۵۰۰ میلیآمپر داشته باشد، استفاده از آن میتواند باعث عبور جریان بیش از حد و آسیب به LED شود.
بنابراین این تصور که «درایور قویتر همیشه بهتر است» اشتباه است.
درایور باید از نظر سه مشخصه با LED سازگار باشد:
جریان + محدوده ولتاژ + توان
ولتاژ درایور LED چگونه انتخاب میشود؟
ولتاژ خروجی درایور باید در محدوده ولتاژ کاری LED یا مجموعه LEDها قرار داشته باشد.
فرض کنید یک درایور مشخصات زیر را دارد:
خروجی: 600mA / 24-42V
این مشخصات یعنی درایور تلاش میکند جریان را روی ۶۰۰ میلیآمپر نگه دارد و میتواند این جریان را برای باری که ولتاژ کاری آن تقریباً بین ۲۴ تا ۴۲ ولت است تأمین کند.
اگر ولتاژ مورد نیاز مجموعه LED خارج از این محدوده باشد، احتمال دارد چراغ روشن نشود یا عملکرد پایداری نداشته باشد.
جریان درایور LED چرا اهمیت بیشتری دارد؟
در LEDهای قدرت، جریان یکی از مهمترین پارامترها است.
افزایش جریان معمولاً باعث افزایش شدت نور میشود، اما همزمان گرمای بیشتری ایجاد میکند. اگر جریان از مقدار طراحیشده برای چیپ بالاتر برود، عمر مفید LED میتواند بهشدت کاهش پیدا کند.
برای مثال اگر یک چیپ LED برای کار در جریان ۷۰۰ میلیآمپر طراحی شده باشد، انتخاب درایور ۷۰۰ میلیآمپر معمولاً منطقی است؛ البته مشروط به اینکه محدوده ولتاژ و توان آن نیز با مجموعه هماهنگ باشد.
استفاده از درایور با جریان بالاتر بدون بررسی مشخصات چیپ میتواند باعث افزایش بیش از حد دما و خرابی شود.
نحوه محاسبه درایور برای چند LED سری
وقتی LEDها به صورت سری متصل میشوند، جریان عبوری از همه LEDها یکسان است اما ولتاژها با یکدیگر جمع میشوند.
فرض کنید ۱۰ LED دارید و ولتاژ کاری هر کدام تقریباً ۳ ولت است.
ولتاژ کل تقریباً برابر است با:
۱۰ × ۳ = ۳۰ ولت
اگر جریان کاری هر LED نیز ۳۵۰ میلیآمپر باشد، به درایوری نیاز دارید که:
- جریان خروجی آن حدود ۳۵۰ میلیآمپر باشد
- محدوده ولتاژ آن شامل ۳۰ ولت باشد
برای مثال یک درایور با خروجی ۳۵۰ میلیآمپر و بازه ۲۴ تا ۳۶ ولت میتواند از نظر عددی گزینه قابل بررسی باشد.
البته ولتاژ واقعی LED باید از دیتاشیت قطعه بررسی شود و نباید صرفاً از اعداد اسمی استفاده کرد.
در اتصال موازی LED چه اتفاقی میافتد؟
در اتصال موازی، ولتاژ شاخهها یکسان باقی میماند اما جریان کل افزایش پیدا میکند.
با این حال موازی کردن مستقیم LEDهای قدرت همیشه روش مناسبی نیست، زیرا به دلیل تفاوتهای جزئی میان LEDها ممکن است جریان بین شاخهها به شکل مساوی تقسیم نشود.
در طراحی حرفهای، برای هر شاخه باید محدودیت و کنترل جریان مناسب در نظر گرفته شود.
به همین دلیل طراحی نوع اتصال LEDها باید قبل از انتخاب درایور مشخص شود.
یک مثال ساده برای انتخاب درایور LED
فرض کنیم مشخصات یک ماژول LED به شکل زیر باشد:
- توان: ۲۰ وات
- جریان نامی: ۶۰۰ میلیآمپر
- ولتاژ کاری: حدود ۳۰ تا ۳۳ ولت
در این حالت باید ابتدا درایوری پیدا کنیم که جریان خروجی آن با جریان مورد نیاز LED هماهنگ باشد.
برای مثال درایوری با مشخصات زیر میتواند مناسب باشد:
جریان خروجی: 600mA
محدوده ولتاژ خروجی: 25-36V
حداکثر توان قابل تأمین در ۳۶ ولت تقریباً برابر خواهد بود با:
۳۶ × ۰٫۶ = ۲۱٫۶ وات
در نتیجه چنین درایوری از نظر جریان، ولتاژ و توان با این مجموعه سازگاری مناسبی دارد.
اگر جریان درایور بیشتر از LED باشد چه میشود؟
این حالت میتواند خطرناک باشد.
اگر LED برای جریان ۶۰۰ میلیآمپر طراحی شده باشد اما درایور جریان ثابت ۹۰۰ میلیآمپر به آن متصل شود، LED ممکن است بیش از مقدار طراحیشده جریان دریافت کند.
نتیجه میتواند شامل موارد زیر باشد:
- افزایش دمای LED
- کاهش عمر مفید
- افت تدریجی نور
- تغییر رنگ نور
- آسیب یا سوختن چیپ
بنابراین در درایورهای جریان ثابت، عدد جریان باید با مشخصات LED تطبیق داده شود.
اگر جریان درایور کمتر باشد چه میشود؟
در بسیاری از موارد، اگر جریان از مقدار نامی کمتر باشد، LED با توان و روشنایی کمتری کار میکند.
برای مثال یک LED که برای ۷۰۰ میلیآمپر طراحی شده است، با درایور ۵۰۰ میلیآمپر ممکن است نور کمتری تولید کند.
البته این موضوع باید با توجه به محدوده کاری مجاز اعلامشده توسط سازنده LED بررسی شود.
آیا وات درایور باید دقیقاً برابر وات LED باشد؟
خیر، وات یکی از معیارهای انتخاب است اما به تنهایی کافی نیست.
ممکن است دو درایور هر دو ۳۰ وات باشند اما یکی دارای خروجی ۳۰۰ میلیآمپر و دیگری دارای خروجی ۹۰۰ میلیآمپر باشد.
این دو درایور برای LEDهای کاملاً متفاوتی طراحی شدهاند.
بنابراین برای انتخاب صحیح باید ابتدا جریان و محدوده ولتاژ بررسی شود و سپس از کافی بودن توان درایور اطمینان حاصل شود.
درایور ایزوله و غیرایزوله چه تفاوتی دارند؟
یکی دیگر از مشخصات مهم درایورهای LED، ایزوله یا غیرایزوله بودن آنها است.
درایور ایزوله
در درایور ایزوله، بین ورودی برق و خروجی جداسازی الکتریکی وجود دارد.
این نوع طراحی میتواند از نظر ایمنی در بسیاری از کاربردها اهمیت زیادی داشته باشد، مخصوصاً در تجهیزاتی که احتمال تماس با بخشهای فلزی یا محیطهای خاص وجود دارد.
درایور غیرایزوله
در مدلهای غیرایزوله، جداسازی کامل الکتریکی میان ورودی و خروجی وجود ندارد.
این درایورها در برخی طراحیها میتوانند کوچکتر یا اقتصادیتر باشند، اما نوع استفاده از آنها باید با الزامات ایمنی محصول هماهنگ باشد.
در چراغهای حرفهای، انتخاب بین این دو نوع باید براساس طراحی چراغ و استانداردهای مورد نیاز انجام شود.
ضریب توان در درایور LED چیست؟
ضریب توان یا PF یکی از مشخصات مهم بهخصوص در پروژههای روشنایی بزرگ است.
درایورهایی که طراحی مناسبتری دارند معمولاً ضریب توان بالاتری ارائه میکنند.
در یک چراغ خانگی کوچک ممکن است این موضوع کمتر مورد توجه قرار بگیرد، اما در پروژههایی با تعداد زیاد چراغ، کیفیت مدار اصلاح ضریب توان میتواند اهمیت بیشتری پیدا کند.
هنگام انتخاب درایور برای پروژههای تجاری، صنعتی، خیابانی یا تعداد بالای چراغ بهتر است ضریب توان نیز بررسی شود.
راندمان درایور LED چه تأثیری دارد؟
هیچ درایوری تمام انرژی ورودی را بدون اتلاف به LED منتقل نمیکند. بخشی از انرژی در مدار به شکل گرما تلف میشود.
برای مثال اگر راندمان یک درایور ۹۰ درصد باشد، بخش عمده انرژی ورودی به خروجی مفید تبدیل میشود و بخش دیگری به شکل تلفات مدار از بین میرود.
راندمان بالاتر معمولاً به معنی:
- اتلاف انرژی کمتر
- گرمای کمتر در درایور
- مصرف بهینهتر
- عملکرد بهتر در استفاده طولانیمدت
است.
درایور دیمرپذیر چیست؟
برخی درایورها امکان کنترل شدت نور را فراهم میکنند.
این قابلیت در پروژههایی که نیاز به تنظیم روشنایی دارند اهمیت زیادی دارد.
درایورها ممکن است از روشهای مختلف کنترل نور پشتیبانی کنند. بنابراین اگر سیستم روشنایی قرار است به دیمر، سیستم هوشمند یا کنترل مرکزی متصل شود، باید از ابتدا درایور سازگار انتخاب شود.
هر درایور LED الزاماً دیمرپذیر نیست.
برای چراغ استخری و فضای باز چه درایوری مناسب است؟
در محیطهایی مانند فضای باز، محوطه، چراغ دفنی، چراغ فوارهای و سیستمهای نزدیک به آب، تنها مشخصات الکتریکی اهمیت ندارند.
شرایط محیطی نیز باید بررسی شود.
در چنین کاربردهایی معمولاً باید به مواردی مانند موارد زیر توجه کرد:
- نوع نصب درایور
- مقاومت در برابر رطوبت
- درجه حفاظت
- دمای کاری
- محل قرارگیری منبع تغذیه
- ایزولاسیون الکتریکی
- استانداردهای ایمنی مربوط به محیط مرطوب
صرفاً ضدآب بودن بدنه چراغ به معنی مناسب بودن تمام اجزای سیستم برای نصب در محیط مرطوب نیست.
درجه حفاظت IP در انتخاب درایور مهم است؟
اگر درایور داخل محفظه کاملاً محافظتشده نصب شود، شرایط آن با درایوری که مستقیماً در معرض رطوبت، گردوغبار یا باران قرار میگیرد متفاوت است.
برای استفاده در فضای باز باید محل نصب و درجه حفاظت محصول بررسی شود.
در پروژههای دفنی، محوطهای، استخری و فوارهای این موضوع اهمیت بسیار بیشتری دارد.
علت چشمک زدن LED میتواند از درایور باشد؟
بله. خرابی یا عدم سازگاری درایور یکی از دلایل رایج چشمک زدن LED است.
از دلایل احتمالی میتوان به موارد زیر اشاره کرد:
- خرابی خازنهای درایور
- ناپایداری جریان خروجی
- استفاده از درایور نامناسب
- توان ناکافی
- اتصال ضعیف
- افزایش بیش از حد دما
- خرابی خود LED
- ناسازگاری درایور و دیمر
بنابراین در صورت چشمک زدن چراغ، علاوه بر LED باید وضعیت درایور نیز بررسی شود.
علت سوختن مکرر درایور LED چیست؟
سوختن مداوم درایور معمولاً نشانه وجود یک مشکل در طراحی یا شرایط کاری سیستم است.
برخی دلایل رایج عبارتاند از:
- کارکرد دائمی در حداکثر توان
- افزایش دمای محیط
- تهویه نامناسب
- کیفیت پایین قطعات داخلی
- نوسان برق
- انتخاب اشتباه ولتاژ یا جریان
- نفوذ رطوبت
- اتصال کوتاه یا مشکل در سیمکشی
در چنین شرایطی تعویض مکرر درایور بدون پیدا کردن علت اصلی، معمولاً مشکل را بهطور دائمی حل نمیکند.
درایور مناسب COB چگونه انتخاب میشود؟
برای انتخاب درایور COB ابتدا باید مشخصات خود چیپ بررسی شود. اگر هنوز در انتخاب نوع منبع نور مردد هستید، آشنایی با تفاوت COB و SMD میتواند در انتخاب ساختار مناسب چراغ کمک کند.
سه عدد اهمیت بیشتری دارند:
جریان نامی
ولتاژ مستقیم یا محدوده ولتاژ کاری
توان نامی
برای مثال اگر COB دارای جریان نامی ۹۰۰ میلیآمپر و ولتاژ کاری حدود ۳۰ تا ۳۴ ولت باشد، باید درایور جریان ثابتی انتخاب شود که:
- جریان آن با مقدار مورد نیاز COB هماهنگ باشد
- محدوده ولتاژ خروجی آن شامل محدوده کاری COB باشد
- توان خروجی کافی داشته باشد
انتخاب درایور فقط بر اساس عبارتهایی مانند «درایور ۳۰ وات» ممکن است اشتباه باشد.

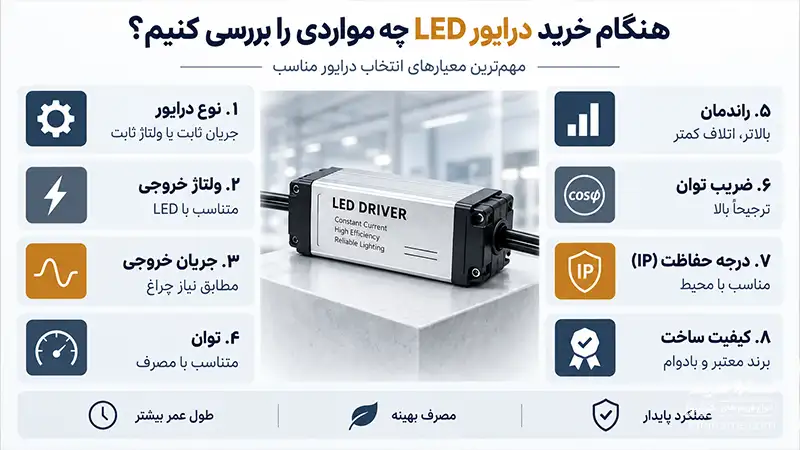

هنگام خرید درایور LED چه مواردی را بررسی کنیم؟
قبل از خرید درایور، بهتر است مشخصات LED یا چراغ را در اختیار داشته باشید.
مهمترین مواردی که باید بررسی شوند عبارتاند از:
- نوع درایور؛ جریان ثابت یا ولتاژ ثابت
- جریان خروجی
- محدوده ولتاژ خروجی
- توان خروجی
- ولتاژ ورودی
- راندمان
- ضریب توان
- قابلیت دیمر در صورت نیاز
- درجه حفاظت برای محیطهای خاص
- ابعاد فیزیکی
- شرایط دمایی
- کیفیت ساخت و مدارهای حفاظتی
بهترین درایور الزاماً مدلی نیست که بیشترین وات را داشته باشد؛ بلکه مدلی است که از نظر الکتریکی و شرایط کاری بیشترین سازگاری را با LED مورد نظر داشته باشد.
برای مقایسه مدلها و مشخصات موجود میتوانید انواع درایور LED را بررسی کنید.
جمعبندی؛ چه درایوری برای LED مناسب است؟
برای انتخاب درایور LED نباید تنها عدد وات را ملاک قرار داد.
سه مشخصه اصلی باید در کنار هم بررسی شوند:
جریان خروجی درایور باید با جریان مورد نیاز LED سازگار باشد.
محدوده ولتاژ خروجی درایور باید ولتاژ کاری مجموعه LED را پوشش دهد.
توان درایور باید برای تأمین توان مصرفی مجموعه کافی باشد.
پس از این سه مورد، عواملی مانند راندمان، ضریب توان، قابلیت دیمر، ایزولاسیون، درجه حفاظت و شرایط محیطی نیز اهمیت پیدا میکنند.
انتخاب صحیح درایور علاوه بر ایجاد نور پایدار، میتواند از افزایش دمای غیرضروری، خرابی زودهنگام LED و هزینههای تعمیر و تعویض جلوگیری کند.
