وقتی درباره کیفیت یک چراغ LED صحبت می‌کنیم، معمولاً اولین چیزهایی که به ذهن می‌رسند توان، شدت روشنایی، رنگ نور یا نوع چیپ LED هستند؛ اما در بسیاری از چراغ‌ها یک قطعه کوچک می‌تواند تأثیر بسیار زیادی بر نتیجه نهایی نورپردازی داشته باشد: لنز LED. لنز تعیین می‌کند نوری که از چیپ LED تولید شده با چه الگویی در محیط پخش شود، روی چه محدوده‌ای تمرکز کند و در فاصله‌های مختلف چه مقدار از سطح موردنظر را پوشش دهد.
به همین دلیل ممکن است دو چراغ با توان و حتی چیپ LED یکسان، فقط به دلیل استفاده از دو لنز متفاوت عملکرد کاملاً متفاوتی داشته باشند. یکی می‌تواند یک نقطه کوچک را از فاصله زیاد روشن کند و دیگری همان مقدار نور را روی سطحی وسیع‌تر پخش کند. این تفاوت در نورپردازی نما، چراغ‌های دفنی، وال‌واشرها، پروژکتورها، چراغ‌های محوطه و بسیاری از تجهیزات روشنایی اهمیت زیادی دارد. در این راهنما بررسی می‌کنیم لنز LED چیست، زاویه تابش لنز چه معنایی دارد و لنزهای ۵، ۱۵، ۶۰ و ۹۰ درجه برای چه کاربردهایی مناسب‌تر هستند.
لنز LED چیست؟

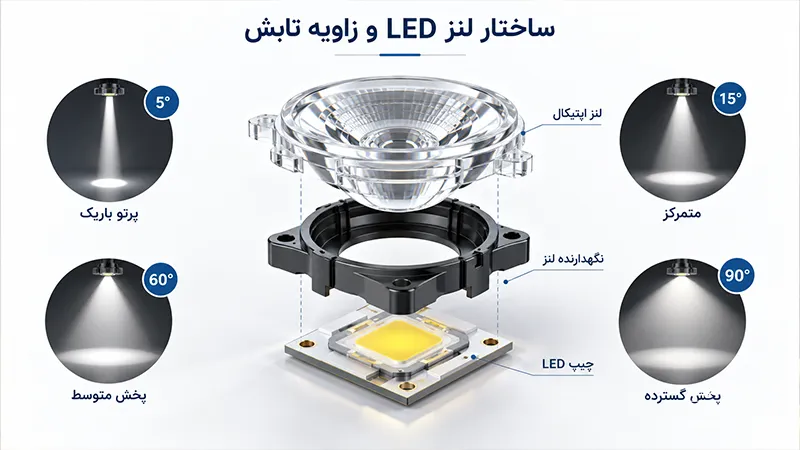

لنز LED یک قطعه اپتیکی است که در مقابل یا روی منبع نور LED قرار می‌گیرد و مسیر خروج نور را کنترل می‌کند. نور تولیدشده توسط LED به‌صورت طبیعی ممکن است در زاویه نسبتاً وسیعی منتشر شود؛ لنز وظیفه دارد این نور را جمع، هدایت یا پخش کند تا الگوی تابش موردنظر ایجاد شود. به زبان ساده، خود LED نور را تولید می‌کند و لنز مشخص می‌کند این نور چگونه به محیط برسد. بسته به طراحی لنز، نور می‌تواند بسیار متمرکز، متوسط یا کاملاً گسترده باشد.
در بسیاری از محصولات روشنایی از لنزهای ساخته‌شده از مواد اپتیکی مانند PMMA یا پلی‌کربنات استفاده می‌شود. شکل هندسی، قطر، ارتفاع، ساختار داخلی و نوع سطح لنز همگی می‌توانند روی نحوه توزیع نور اثر بگذارند. به همین دلیل هنگام انتخاب لنز نباید فقط به عدد زاویه توجه کرد؛ سازگاری لنز با چیپ LED و ساختار چراغ نیز اهمیت زیادی دارد.
منظور از زاویه لنز LED چیست؟
اعدادی مانند ۵، ۱۵، ۳۰، ۶۰ یا ۹۰ درجه که در مشخصات لنز LED دیده می‌شوند، به زاویه تقریبی پخش پرتو نور اشاره دارند. هرچه این عدد کوچک‌تر باشد، نور متمرکزتر و محدوده تابش باریک‌تر خواهد بود. در مقابل، هرچه زاویه افزایش پیدا کند، نور روی سطح وسیع‌تری پخش می‌شود. برای مثال، لنز ۵ درجه یک پرتو بسیار باریک ایجاد می‌کند و برای تمرکز نور روی یک نقطه یا سوژه از فاصله زیاد مناسب است. لنز ۹۰ درجه تقریباً در نقطه مقابل آن قرار دارد و نور را در محدوده بسیار وسیع‌تری منتشر می‌کند.
نکته مهم این است که زاویه کمتر به معنی تولید نور بیشتر نیست. توان LED تغییر نکرده است؛ فقط همان نور در محدوده کوچک‌تری متمرکز می‌شود. به همین دلیل مرکز تابش معمولاً روشن‌تر به نظر می‌رسد. در لنزهای بازتر نیز نور روی مساحت بیشتری توزیع می‌شود و در نتیجه شدت نور در یک نقطه خاص ممکن است کمتر احساس شود.
چرا انتخاب زاویه لنز LED اهمیت دارد؟
انتخاب اشتباه زاویه لنز می‌تواند نتیجه یک پروژه نورپردازی را کاملاً تغییر دهد. فرض کنید هدف روشن کردن یک ستون بلند در نمای ساختمان است. اگر از لنز بسیار باز استفاده شود، بخش زیادی از نور در اطراف ستون پخش شده و علاوه بر کاهش تأکید بصری روی ستون، ممکن است آلودگی نوری ایجاد شود. در چنین شرایطی استفاده از یک زاویه باریک منطقی‌تر است. برعکس، اگر قرار باشد یک سطح وسیع یا فضای نزدیک چراغ روشن شود، استفاده از لنز بسیار متمرکز باعث ایجاد یک لکه نور شدید در مرکز و تاریک ماندن اطراف خواهد شد. بنابراین زاویه لنز باید بر اساس فاصله چراغ تا سطح، ابعاد سوژه، ارتفاع نصب، هدف نورپردازی و میزان یکنواختی موردنیاز انتخاب شود.
لنز LED پنج درجه؛ نور بسیار متمرکز برای فاصله‌های زیاد
لنز ۵ درجه در گروه لنزهای بسیار متمرکز یا Narrow Beam قرار می‌گیرد. این لنز نور LED را در یک مخروط باریک هدایت می‌کند و به همین دلیل برای نورپردازی نقطه‌ای و فواصل نسبتاً زیاد کاربرد دارد. در نورپردازی معماری می‌توان از چنین زاویه‌ای برای برجسته کردن عناصر عمودی باریک، ستون‌های بلند، جزئیات خاص نما یا المان‌هایی که فاصله زیادی از چراغ دارند استفاده کرد. در بعضی پروژه‌های نمای ساختمان نیز چراغ در قسمت پایین نصب می‌شود و هدف این است که نور تا ارتفاع قابل توجهی حرکت کند؛ در این شرایط زاویه باریک می‌تواند جلوی پخش بی‌هدف نور در اطراف را بگیرد.
با این حال، لنز ۵ درجه انتخاب مناسبی برای روشن کردن یک دیوار وسیع از فاصله نزدیک نیست. در فاصله کم، پرتو بسیار باریک باقی می‌ماند و احتمالاً یک نقطه نورانی مشخص روی سطح ایجاد خواهد کرد. از طرف دیگر باید توجه داشت که کیفیت خروجی در زاویه‌های بسیار بسته بیش از زاویه‌های باز به طراحی اپتیک و تطابق لنز با LED وابسته است. صرفاً نصب هر لنز ۵ درجه‌ای روی هر چیپ LED تضمین نمی‌کند که یک پرتو کاملاً تمیز و دقیق ایجاد شود.
لنز ۵ درجه برای چه کاربردهایی مناسب است؟
از این زاویه می‌توان برای نورپردازی تأکیدی از فاصله نسبتاً زیاد، برجسته کردن المان‌های باریک معماری، برخی چراغ‌های دفنی رو به بالا، نورپردازی ستون‌ها و پروژه‌هایی که نیاز به تمرکز زیاد نور دارند استفاده کرد. اگر هدف شما ایجاد یک پرتو مشخص و کنترل‌شده است، لنز ۵ درجه می‌تواند گزینه مناسبی باشد؛ اما برای روشنایی عمومی معمولاً زاویه مناسبی محسوب نمی‌شود.
لنز LED پانزده درجه؛ نور متمرکز اما کاربردی‌تر
لنز ۱۵ درجه همچنان در محدوده زاویه‌های بسته قرار می‌گیرد، اما نسبت به لنز ۵ درجه پخش نور بیشتری دارد. به همین دلیل در بسیاری از پروژه‌ها تعادل مناسب‌تری میان تمرکز نور و سطح پوشش ایجاد می‌کند. این زاویه برای زمانی مناسب است که نیاز دارید سوژه مشخصی برجسته شود اما نمی‌خواهید نور به یک نقطه بسیار کوچک محدود شود. برای مثال، روشن کردن یک ستون با عرض متوسط، یک درخت، بخشی از نمای ساختمان، یک تابلو یا یک المان دکوراتیو می‌تواند از کاربردهای مناسب لنز ۱۵ درجه باشد.
در نورپردازی نما نیز این زاویه امکان ایجاد خطوط نور نسبتاً کنترل‌شده را فراهم می‌کند، بدون اینکه محدودیت شدید لنز ۵ درجه را داشته باشد. اگر چراغ در فاصله متوسطی از سطح قرار داشته باشد، لنز ۱۵ درجه می‌تواند سطح بیشتری را با شدت مناسب پوشش دهد. به همین دلیل، در پروژه‌هایی که هم تمرکز نور و هم پوشش قابل قبول اهمیت دارد، ۱۵ درجه معمولاً انتخاب منعطف‌تری از ۵ درجه است.
تفاوت لنز ۵ و ۱۵ درجه چیست؟
تفاوت اصلی این دو لنز در میزان باز شدن پرتو نور است. لنز ۵ درجه پرتو باریک‌تری ایجاد می‌کند و برای تأکید بسیار دقیق مناسب است، در حالی که لنز ۱۵ درجه محدوده بیشتری را پوشش می‌دهد. اگر چراغ از سوژه فاصله زیادی دارد یا باید یک بخش بسیار محدود برجسته شود، زاویه ۵ درجه می‌تواند بهتر باشد. اگر فاصله کمتر است یا می‌خواهید یک سوژه با عرض بیشتر روشن شود، ۱۵ درجه معمولاً نتیجه طبیعی‌تری ایجاد می‌کند. بنابراین نمی‌توان گفت لنز ۵ درجه بهتر از ۱۵ درجه است؛ انتخاب صحیح کاملاً به شرایط پروژه وابسته است.
لنز LED شصت درجه؛ تعادل مناسب برای پوشش وسیع‌تر
لنز ۶۰ درجه نسبت به دو مدل قبلی نور را در سطح بسیار وسیع‌تری پخش می‌کند. چنین زاویه‌ای برای نورپردازی عمومیتر، روشن کردن سطوح بزرگ‌تر و موقعیت‌هایی مناسب است که فاصله چراغ تا سطح خیلی زیاد نیست. در این زاویه دیگر هدف اصلی ایجاد یک پرتو باریک و کاملاً نقطه‌ای نیست. نور به شکل گسترده‌تری توزیع می‌شود و می‌تواند محدوده قابل توجهی از سطح را پوشش دهد. به همین دلیل در برخی چراغ‌های محوطه، چراغ‌های سقفی، پروژکتورها، نورپردازی دیوار و تجهیزات روشنایی عمومی از زاویه‌هایی در این محدوده استفاده می‌شود.
در نورپردازی نما نیز لنز ۶۰ درجه زمانی کاربرد دارد که قرار نیست فقط یک خط یا المان کوچک دیده شود و هدف، روشن کردن بخش بزرگ‌تری از ساختمان است. یکی از مزیت‌های این زاویه این است که در فاصله مناسب می‌تواند انتقال نور نرم‌تری میان ناحیه روشن و محیط اطراف ایجاد کند. البته اگر چراغ بسیار دور از سوژه نصب شده باشد، زاویه ۶۰ درجه ممکن است باعث پخش بیش از حد نور و کاهش شدت روشنایی روی سطح هدف شود.
لنز LED نود درجه؛ پخش نور وسیع
لنز ۹۰ درجه برای ایجاد میدان تابش باز طراحی می‌شود. در این حالت نور در محدوده وسیعی منتشر شده و برای فضاهایی مناسب است که پوشش سطح اهمیت بیشتری از تمرکز روی یک نقطه خاص دارد. این زاویه می‌تواند در روشنایی نزدیک، نورپردازی محوطه، برخی چراغ‌های سقفی، تجهیزات دکوراتیو و پروژه‌هایی که به توزیع گسترده نور نیاز دارند استفاده شود. اگر چراغ در فاصله کمی از سطح قرار گرفته باشد، زاویه باز کمک می‌کند نور فقط روی یک نقطه تجمع پیدا نکند. برای نمونه، زمانی که قرار است یک چراغ سطح نسبتاً بزرگی از دیوار یا کف را روشن کند، زاویه ۹۰ درجه می‌تواند انتخاب مناسب‌تری نسبت به لنزهای ۵ یا ۱۵ درجه باشد.
البته زاویه باز همیشه بهترین گزینه برای ایجاد روشنایی یکنواخت نیست؛ فاصله چراغ‌ها از یکدیگر، ارتفاع نصب، شدت LED و الگوی واقعی توزیع نور نیز باید در طراحی در نظر گرفته شوند.
مقایسه لنز ۵، ۱۵، ۶۰ و ۹۰ درجه
برای انتخاب ساده‌تر می‌توان این چهار زاویه را به شکل زیر مقایسه کرد:
| زاویه لنز | نوع تابش | میزان تمرکز | سطح پوشش | کاربرد معمول |
|---|---|---|---|---|
| ۵ درجه | بسیار باریک | بسیار زیاد | بسیار محدود | نورپردازی نقطه‌ای، ستون بلند، فاصله زیاد |
| ۱۵ درجه | باریک | زیاد | محدود | نما، المان معماری، درخت و نور تأکیدی |
| ۶۰ درجه | باز | متوسط تا کم | وسیع | دیوار، محوطه و روشنایی عمومیتر |
| ۹۰ درجه | بسیار باز | کم | بسیار وسیع | روشنایی نزدیک و پوشش سطح گسترده |

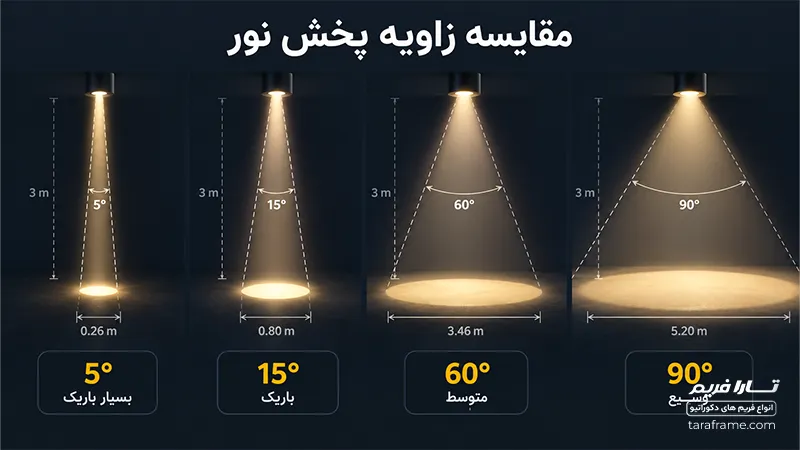

زاویه لنز چه تأثیری بر قطر نور دارد؟
یکی از مهم‌ترین نکاتی که در انتخاب لنز باید در نظر گرفت، رابطه میان فاصله و عرض پرتو نور است. هرچه فاصله چراغ از سطح افزایش پیدا کند، قطر محدوده تابش نیز بیشتر می‌شود. برای مثال، پرتو ۱۵ درجه در فاصله یک متر محدوده نسبتاً کوچکی ایجاد می‌کند، اما همان پرتو در فاصله چند متری سطح بزرگ‌تری را پوشش خواهد داد. به همین دلیل نمی‌توان فقط بر اساس زاویه لنز تصمیم گرفت؛ فاصله چراغ تا سوژه نیز بخش مهمی از انتخاب است.
به طور کلی، یک لنز باریک در فاصله زیاد می‌تواند محدوده‌ای مشابه یک لنز بازتر در فاصله کمتر ایجاد کند، اما شدت و نحوه توزیع نور یکسان نخواهد بود.
آیا لنز با زاویه کمتر نور قوی‌تری دارد؟
این یکی از رایج‌ترین سوءتفاهم‌ها درباره لنز LED است. لنز ۵ درجه الزاماً باعث افزایش توان چراغ یا تولید لومن بیشتر نمی‌شود. کاری که لنز انجام می‌دهد، تغییر نحوه توزیع نور تولیدشده توسط LED است. وقتی همان مقدار نور در سطح کوچک‌تری متمرکز شود، شدت روشنایی در مرکز پرتو افزایش پیدا می‌کند و نور قوی‌تر به نظر می‌رسد. در مقابل، با لنز ۶۰ یا ۹۰ درجه نور در مساحت بزرگ‌تری پخش می‌شود؛ بنابراین شدت آن در هر نقطه می‌تواند کمتر باشد.
به همین دلیل برای مقایسه حرفه‌ای چراغ‌ها فقط نگاه کردن به توان یا حتی لومن کافی نیست و اطلاعات مربوط به شدت نور، الگوی توزیع و نمودار فوتومتریک نیز اهمیت دارد.
آیا هر لنزی را می‌توان روی هر LED نصب کرد؟
خیر، یکی از نکات مهم در خرید لنز LED، سازگاری اپتیکی و فیزیکی لنز با LED است. اندازه چیپ، محل سطح نورده، ابعاد پکیج LED، فاصله لنز تا منبع نور و حتی نوع هولدر می‌توانند روی نتیجه اثر بگذارند. ممکن است یک لنز از نظر ظاهری روی چراغ نصب شود اما پرتو نور مورد انتظار را ایجاد نکند. برای مثال اگر محل چیپ دقیقاً با نقطه کانونی لنز هماهنگ نباشد، زاویه و شکل پرتو تغییر می‌کند. بنابراین در طراحی یا تعمیر چراغ‌های حرفه‌ای، بهتر است لنز بر اساس مدل LED و طراحی اپتیکی همان مجموعه انتخاب شود.
برای نمای ساختمان چه زاویه لنزی مناسب است؟

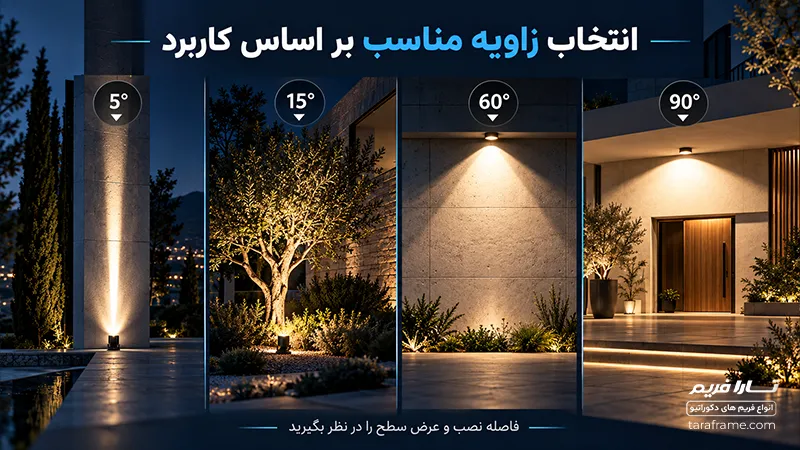

در نورپردازی نما یک زاویه ثابت را نمی‌توان برای تمام پروژه‌ها پیشنهاد کرد. اگر هدف برجسته کردن ستون‌های بلند و باریک باشد، زاویه‌هایی مانند ۵ یا ۱۵ درجه می‌توانند گزینه‌های مناسبی باشند. برای بخش‌های وسیع‌تر نما معمولاً به زاویه‌های بازتر نیاز است. ارتفاع ساختمان و فاصله چراغ از نما نیز تعیین‌کننده هستند. ممکن است برای یک ساختمان کوتاه، زاویه ۱۵ درجه بیش از حد بسته باشد؛ در حالی که همان لنز برای یک المان مرتفع نتیجه مناسبی ایجاد کند.
به همین دلیل طراحی حرفه‌ای نورپردازی نما معمولاً ترکیبی از چند زاویه تابش است. بخش‌های معماری مهم با نور متمرکز برجسته می‌شوند و برای سطوح عمومیتر از پرتوهای بازتر استفاده می‌شود.
برای چراغ دفنی چه لنزی انتخاب کنیم؟
در چراغ دفنی LED، محل نصب و زاویه تابش نقش مهمی در نتیجه نهایی نورپردازی دارد. اگر چراغ دقیقاً زیر یک ستون، درخت یا عنصر عمودی قرار گرفته باشد و هدف هدایت نور به سمت بالا باشد، لنزهای متمرکز مانند ۵ یا ۱۵ درجه می‌توانند کاربردی باشند. اما اگر هدف روشن کردن یک سطح بزرگ‌تر، بوته‌ها، بخشی از نما یا ایجاد روشنایی محیطی باشد، زاویه‌هایی مانند ۶۰ درجه یا حتی ۹۰ درجه ممکن است انتخاب مناسب‌تری باشند. در چراغ دفنی علاوه بر زاویه لنز باید به قدرت چراغ، فاصله از سوژه، عمق نصب، جهت قرارگیری، شیشه روی چراغ و شرایط محیطی نیز توجه شود.
لنز LED بهتر است یا رفلکتور؟
لنز و رفلکتور هر دو برای کنترل مسیر نور استفاده می‌شوند، اما ساختار عملکرد آنها متفاوت است. لنز با شکست و هدایت نور، الگوی تابش را شکل می‌دهد؛ در حالی که رفلکتور بخش قابل توجهی از نور را با بازتاب کنترل می‌کند. انتخاب میان این دو به نوع چراغ و طراحی اپتیکی آن بستگی دارد. در بسیاری از چراغ‌های LED کوچک و سیستم‌هایی که نیاز به کنترل دقیق پرتو دارند، لنزهای ثانویه گزینه بسیار رایجی هستند.
در برخی پروژکتورهای LED نیز برای کنترل بهتر مسیر نور از رفلکتور یا ترکیبی از لنز و رفلکتور استفاده می‌شود. بنابراین نمی‌توان یکی را به‌صورت مطلق بهتر دانست؛ نتیجه نهایی طراحی اهمیت بیشتری از نام قطعه اپتیکی دارد.
هنگام خرید لنز LED به چه نکاتی توجه کنیم؟
اولین نکته انتخاب زاویه متناسب با پروژه است، اما زاویه تنها معیار خرید نیست. باید بررسی شود که لنز با مدل LED مورد استفاده سازگار باشد و از نظر ابعاد روی مجموعه چراغ قرار بگیرد. کیفیت متریال، شفافیت اپتیکی، مقاومت حرارتی و دقت تولید نیز روی عملکرد نهایی تأثیر دارند. همچنین اگر چند چراغ کنار یکدیگر نصب می‌شوند، بهتر است الگوی نور آنها قبل از اجرای نهایی بررسی شود. استفاده از تعداد زیادی لنز بسیار بسته ممکن است سطح را به مجموعه‌ای از لکه‌های نور جدا از هم تبدیل کند. در مقابل، زاویه بیش از حد باز نیز می‌تواند باعث هدررفت نور و کاهش تأکید روی بخش موردنظر شود.
بهترین انتخاب زمانی اتفاق می‌افتد که زاویه لنز بر اساس فاصله نصب و ابعاد واقعی سوژه انتخاب شود، نه صرفاً بر اساس اینکه یک عدد خاص در بازار رایج‌تر است.
جمع‌بندی؛ لنز ۵، ۱۵، ۶۰ یا ۹۰ درجه؟
لنز LED یکی از اجزای کلیدی در شکل‌دهی نور خروجی چراغ است و انتخاب صحیح آن می‌تواند تفاوت زیادی در کیفیت نهایی نورپردازی ایجاد کند. اگر به یک پرتو بسیار متمرکز و برد نسبتاً زیاد نیاز دارید، لنز ۵ درجه می‌تواند گزینه مناسبی باشد. لنز ۱۵ درجه همچنان نور متمرکز ایجاد می‌کند، اما محدوده بیشتری را پوشش می‌دهد و برای بسیاری از کاربردهای نورپردازی تأکیدی انعطاف‌پذیرتر است.
اگر هدف روشن کردن یک سطح وسیع‌تر باشد، لنز ۶۰ درجه انتخاب منطقی‌تری خواهد بود و برای پخش بسیار گسترده نور در فواصل نزدیک می‌توان به سراغ لنز ۹۰ درجه رفت. در نهایت، زاویه بیشتر یا کمتر به معنی بهتر بودن لنز نیست. بهترین لنز LED زاویه‌ای است که متناسب با فاصله نصب، ابعاد سطح هدف و نوع نورپردازی انتخاب شده باشد. در یک پروژه حرفه‌ای حتی ممکن است برای قسمت‌های مختلف از چند زاویه متفاوت استفاده شود تا هر بخش از فضا دقیقاً به اندازه موردنیاز روشن شود.
